1-19

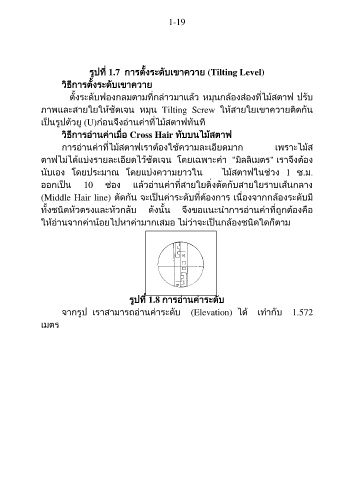

รูปที่ 1.7 การตั้งระดับเขาควาย (Tilting Level)
วิธีการตั้งระดับเขาควาย
ตั้งระดับฟองกลมตามที่กล่าวมาแล้ว หมุนกล้องส่องที่ไม้สตาฟ ปรับ
ภาพและสายใยให้ชัดเจน หมุน Tilting Screw ให้สายใยเขาควายติดกัน
เป็นรูปตัวยู (U)ก่อนจึงอ่านค่าที่ไม้สตาฟทันที
วิธีการอ่านค่าเมื่อ Cross Hair ทับบนไม้สตาฟ
การอ่านค่าที่ไม้สตาฟเราต้องใช้ความละเอียดมาก เพราะไม้ส
ตาฟไม่ได้แบ่งรายละเอียดไว้ชัดเจน โดยเฉพาะค่า "มิลลิเมตร" เราจึงต้อง
นับเอง โดยประมาณ โดยแบ่งความยาวใน ไม้สตาฟในช่วง 1 ซ.ม.
ออกเป็น 10 ช่อง แล้วอ่านค่าที่สายใยดิ่งตัดกับสายใยราบเส้นกลาง
(Middle Hair line) ตัดกัน จะเป็นค่าระดับที่ต้องการ เนื่องจากกล้องระดับม ี
ทั้งชนิดหัวตรงและหัวกลับ ดังนั้น จึงขอแนะน าการอ่านค่าที่ถูกต้องคือ
ให้อ่านจากค่าน้อยไปหาค่ามากเสมอ ไม่ว่าจะเป็นกล้องชนิดใดก็ตาม
รูปที่ 1.8 การอ่านค่าระดับ
จากรูป เราสามารถอ่านค่าระดับ (Elevation) ได้ เท่ากับ 1.572
เมตร
