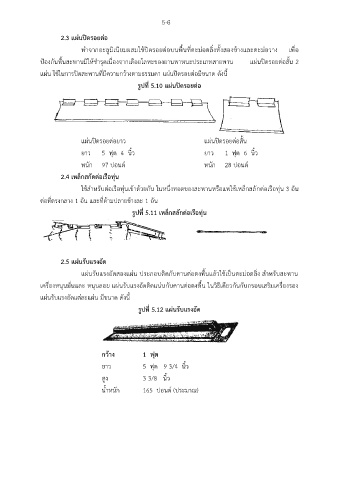

5-6

2.3 แผ่นปิดรอยต่อ

ื่
ื้
ทำจากอะลูมิเนียมผสมใช้ปิดรอยต่อบนพนที่ตะม่อตลิ่งทั้งสองข้างและตะม่อวาง เพอ
ื้
ป้องกันพนสะพานมิให้ชำรุดเนื่องจากเดือยโลหะของยานพาหนะประเภทสายพาน แผ่นปิดรอยต่อสั้น 2
แผ่น ใช้ในการปิดสะพานที่มีความกว้างตามธรรมดา แผ่นปิดรอยต่อมีขนาด ดังนี้

รูปที่ 5.10 แผ่นปิดรอยต่อ

แผ่นปิดรอยต่อยาว แผ่นปิดรอยต่อสั้น
ยาว 5 ฟุต 4 นิ้ว ยาว 1 ฟุต 6 นิ้ว

หนัก 97 ปอนด์ หนัก 28 ปอนด์

2.4 เหล็กสกัดต่อเรือทุ่น
ั
ใช้สำหรับต่อเรือทุ่นเข้าด้วยกัน ในหนึ่งทอดของสะพานหรือแพใช้เหล็กสลักต่อเรือทุ่น 3 อน
ต่อที่ตรงกลาง 1 อัน และที่ด้ามปลายข้างละ 1 อัน
รูปที่ 5.11 เหล็กสลักต่อเรือทุ่น

2.5 แผ่นรับแรงอัด

ั
ื้
แผ่นรับแรงอดสองแผ่น ประกอบติดกับคานต่อตงพนแล้วใช้เป็นตะม่อตลิ่ง สำหรับสะพาน
เครื่องหนุนมั่นและ หนุนลอย แผ่นรับแรงอดติดแน่นกับคานต่อตงพน ในวิธีเดียวกันกับกรอบเสริมเครื่องรอง
ั
ื้
แผ่นรับแรงอัดแต่ละแผ่น มีขนาด ดังนี้
รูปที่ 5.12 แผ่นรับแรงอัด

กว้าง 1 ฟุต

ยาว 5 ฟุต 9 3/4 นิ้ว

สูง 3 3/8 นิ้ว
น้ำหนัก 165 ปอนด์ (ประมาณ)
