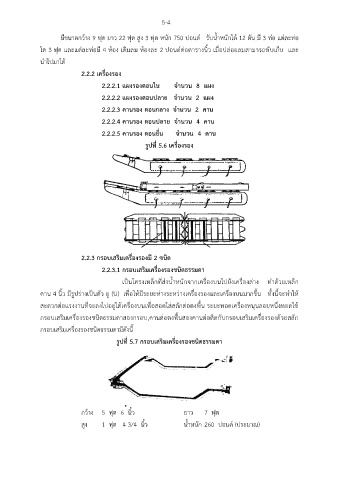

5-4

ุ
มีขนาดกว้าง 9 ฟต ยาว 22 ฟต สูง 3 ฟุต หนัก 750 ปอนด์ รับน้ำหนักได้ 12 ตัน มี 3 ท่อ แต่ละท่อ
ุ
ั
โต 3 ฟต และแต่ละท่อมี 4 ห้อง เติมลม ห้องละ 2 ปอนด์ต่อตารางนิ้ว เมื่อปล่อยลมสามารถพบเก็บ และ
ุ
นำไปมาได้
2.2.2 เครื่องรอง

2.2.2.1 แผงรองตอนใน จำนวน 8 แผง
2.2.2.2 แผงรองตอนปลาย จำนวน 2 แผง

2.2.2.3 คานรอง ตอนกลาง จำนวน 2 คาน

2.2.2.4 คานรอง ตอนปลาย จำนวน 4 คาน
2.2.2.5 คานรอง ตอนยื่น จำนวน 4 คาน

รูปที่ 5.6 เครื่องรอง

2.2.3 กรอบเสริมเครื่องรองมี 2 ฃนิด

2.2.3.1 กรอบเสริมเครื่องรองชนิดธรรมดา

เป็นโครงเหล็กที่ส่งน้ำหนักจากเครื่องบนไปยังเครื่องล่าง ทำด้วยเหล็ก
ื่
คาน 4 นิ้ว มีรูปร่างเป็นตัว ยู (U) เพอให้มีระยะห่างระหว่างเครื่องรองและเครื่องบนมากขึ้น ทั้งนี้จะทำให้
สะดวกต่อแรงงานที่จะลงไปอยู่ใต้เครื่องบนเพอสอดใส่สลักต่อตงพน ระยะทอดเครื่องหนุนลอยหนึ่งทอดใช้
ื่
ื้
ื้
กรอบเสริมเครื่องรองชนิดธรรมดาสองกรอบ,คานต่อตงพนสองคานต่อติดกับกรอบเสริมเครื่องรองด้วยสลัก
กรอบเสริมเครื่องรองชนิดธรรมดามีดังนี้

รูปที่ 5.7 กรอบเสริมเครื่องรองชนิดธรรมดา

กว้าง 5 ฟุต 6 นิ้ว ยาว 7 ฟุต

สูง 1 ฟุต 4 3/4 นิ้ว น้ำหนัก 260 ปอนด์ (ประมาณ)
