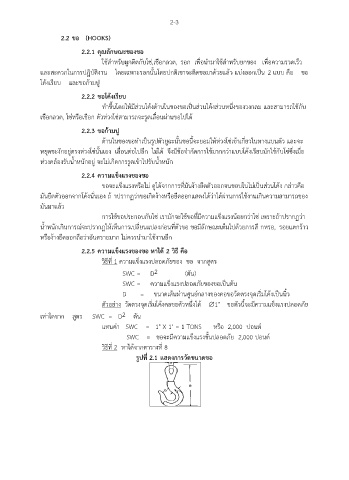

Page 26 - เครื่องยกของหนัก

2-3

2.2 ขอ (HOOKS)

2.2.1 คุณลักษณะของขอ
ใช้ส าหรับผูกติดกับโซ่,เชือกลวด, รอก เพื่อน ามาใช้ส าหรับยกของ เพื่อความรวดเร็ว

และสะดวกในการปฏิบัติงาน โดยเฉพาะรอกนั้นโดยปกติเขาจะติดขอมาด้วยแล้ว แบ่งออกเป็น 2 แบบ คือ ขอ
โค้งเรียบ และขอก้ามปู

2.2.2 ขอโค้งเรียบ
ท าขึ้นโดยให้มีส่วนโค้งด้านในของขอเป็นส่วนโค้งส่วนหนึ่งของวงกลม และสามารถใช้กับ
เชือกลวด, โซ่หรือเชือก ตัวห่วงโซ่สามารถจะรูดเลื่อนผ่านขอไปได้

2.2.3 ขอก้ามปู
ด้านในของขอท าเป็นรูปตัวยูฉะนั้นขอนี้จะยอมให้ห่วงโซ่เข้าเกี่ยวในทางแบนตัว และจะ
หยุดชะงักอยู่ตรงห่วงโซ่นั้นเอง เลื่อนต่อไปอีก ไม่ได้ จึงมีข้อจ ากัดการใช้มากกว่าแบบโค้งเรียบมักใช้กับโซ่ซึ่งเมื่อ
ห่วงคล้องรับน้ าหนักอยู่ จะไม่เกิดการรูดเข้าไปรับน้ าหนัก

2.2.4 ความแข็งแรงของขอ

ขอจะแข็งแรงหรือไม่ ดูได้จากการที่มันง้างยืดตัวออกจนขอบในไม่เป็นส่วนโค้ง กล่าวคือ
มันยืดตัวออกจากโค้งนั่นเอง ถ้ าปรากฏว่าขอเกิดง้างหรือยืดออกแสดงได้ว่าได้ผ่านการใช้งานเกินความสามารถของ
มันมาแล้ว
การใช้ขอประกอบกับโซ่ เรามักจะใช้ขอที่มีความแข็งแรงน้อยกว่าโซ่ เพราะถ้าปรากฏว่า

น้ าหนักเกินการณ์จะปรากฏให้เห็นการเปลี่ยนแปลงก่อนที่ตัวขอ ขอมีลักษณะเต็มไปด้วยการสึ กหรอ, รอยแตกร้าว
หรือง้างยืดออกถือว่าอันตรายมาก ไม่ควรน ามาใช้งานอีก

2.2.5 ความแข็งแรงของขอ หาได้ 2 วิธี คือ
วิธีที่ 1 ความแข็งแรงปลอดภัยของ ขอ จากสูตร
2
SWC = D (ตัน)
SWC = ความแข็งแรงปลอดภัยของขอเป็นต้น
D = ขนาดเส้นผ่านศูนย์กลางของคอขอวัดตรงจุดเริ่มโค้งเป็นนิ้ว

ตัวอย่าง วัดตรงจุดเริ่มโค้งคอขอตัวหนึ่งได้ 1" ขอตัวนี้จะมีความแข็งแรงปลอดภัย
2
เท่าใดจาก สูตร SWC = D ตัน
แทนค่า SWC = 1" X 1" = 1 TONS หรือ 2,000 ปอนด์

SWC = ขอจะมีความแข็งแรงขั้นปลอดภัย 2,000 ปอนด์
วิธีที่ 2 หาได้จากตารางที่ 8
รูปที่ 2.1 แสดงการวัดขนาดขอ
