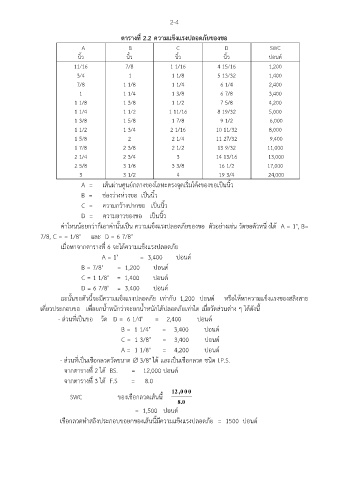

Page 27 - เครื่องยกของหนัก

2-4

ตารางท 2.2 ความแข็งแรงปลอดภัยของขอ
ี่
A B C D SWC
นิ้ว นิ้ว นิ้ว นิ้ว ปอนด์
11/16 7/8 1 1/16 4 15/16 1,200
3/4 1 1 1/8 5 13/32 1,400
7/8 1 1/8 1 1/4 6 1/4 2,400
1 1 1/4 1 3/8 6 7/8 3,400
1 1/8 1 3/8 1 1/2 7 5/8 4,200
1 1/4 1 1/2 1 11/16 8 19/32 5,000
1 3/8 1 5/8 1 7/8 9 1/2 6,000
1 1/2 1 3/4 2 1/16 10 11/32 8,000
1 5/8 2 2 1/4 11 27/32 9,400
1 7/8 2 3/8 2 1/2 13 9/32 11,000
2 1/4 2 3/4 3 14 13/16 13,000
2 5/8 3 1/8 3 3/8 16 1/2 17,000
9
3

1

/
0
4

4
,00

2

2
3
1
/

3
4
A = เส้นผ่านศูนย์กลางของโลหะตรงจุดเริ่มโค้งของขอเป็นนิ้ว
B = ช่องว่างห่วงขอ เป็นนิ้ว
C = ความกว้างปากขอ เป็นนิ้ว
D = ความยาวของขอ เป็นนิ้ว
ค่าไหนน้อยกว่าก็เอาค่านั้นเป็น ความแข็งแรงปลอดภัยของขอ ตัวอย่างเช่น วัดขอตัวหนึ่ งได้ A = 1", B=
7/8, C = = 1/8" และ D = 6 7/8"
เมื่อหาจากตารางที่ 6 จะได้ความแข็งแรงปลอดภัย
A = 1" = 3,400 ปอนด์
B = 7/8" = 1,200 ปอนด์
C = 1 1/8" = 1,400 ปอนด์
D = 6 7/8" = 3,400 ปอนด์
ฉะนั้นขอตัวนี้จะมีความแข็งแรงปลอดภัย เท่ากับ 1,200 ปอนด์ หรือให้หาความแข็งแรงของสลิงสาย
เดี่ยวประกอบขอ เพื่อยกน้ าหนักว่าจะยกน้ าหนักได้ปลอดภัยเท่าใด เมื่อวัดส่วนต่าง ๆ ได้ดังนี้
- ส่วนที่เป็นขอ วัด D = 6 1/4" = 2,400 ปอนด์
B = 1 1/4" = 3,400 ปอนด์
C = 1 3/8" = 3,400 ปอนด์
A = 1 1/8" = 4,200 ปอนด์
- ส่วนที่เป็นเชือกลวดวัดขนาด  3/8" ได้ และเป็นเชือกลวด ชนิด I.P.S.
จากตารางที่ 2 ได้ BS. = 12,000 ปอนด์
จากตารางที่ 3 ได้ F.S = 8.0
12 000
,
SWC ของเชือกลวดเส้นนี้
.
8 0
= 1,500 ปอนด์
เชือกลวดท าสลิงประกอบขอยกของเส้นนี้มีความแข็งแรงปลอดภัย = 1500 ปอนด์
