1-10

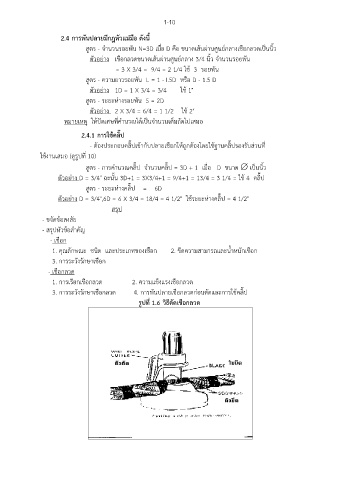

2.4 การพันปลายมีกฎหัวแม่มือ ดังนี้

สูตร - จ านวนรอยพัน N=3D เมื่อ D คือ ขนาดเส้นผ่านศูนย์กลางเชือกลวดเป็นนิ้ว
ตัวอย่าง เชือกลวดขนาดเส้นผ่านศูนย์กลาง 3/4 นิ้ว จ านวนรอยพัน
= 3 X 3/4 = 9/4 = 2 1/4 ใช้ 3 รอยพัน
สูตร - ความยาวรอยพัน L = 1 - I.5D หรือ D - 1.5 D

ตัวอย่าง 1D = 1 X 3/4 = 3/4 ใช้ 1"
สูตร - ระยะห่างรอยพัน S = 2D
ตัวอย่าง 2 X 3/4 = 6/4 = 1 1/2 ใช้ 2"
หมายเหตุ ให้ปัดเศษที่ค านวณได้เป็นจ านวนเต็มถัดไปเสมอ

2.4.1 การใช้คลิ๊ป

- ต้องประกอบคลิ๊ปเข้ากับปลายเชือกให้ถูกต้องโดยใช้ฐานคลิ๊ปรองรับส่วนที่
ใช้งานเสมอ (ดูรูปที่ 10)

สูตร - การค านวณคลิ๊ป จ านวนคลิ๊ป = 3D + 1 เมื่อ D ขนาด  เป็นนิ้ว
ตัวอย่าง D = 3/4" ฉะนั้น 3D+1 = 3X3/4+1 = 9/4+1 = 13/4 = 3 1/4 = ใช้ 4 คลิ๊ป
สูตร - ระยะห่างคลิ๊ป = 6D
ตัวอย่าง D = 3/4",6D = 6 X 3/4 = 18/4 = 4 1/2" ใช้ระยะห่างคลิ๊ป = 4 1/2"

สรุป
- ขจัดข้อสงสัย
- สรุปหัวข้อส าคัญ

- เชือก
1. คุณลักษณะ ชนิด และประเภทของเชือก 2. ขีดความสามารถและน้ าหนักเชือก
3. การระวังรักษาเชือก
- เชือกลวด

1. การเรียกเชือกลวด 2. ความแข็งแรงเชือกลวด
3. การระวังรักษาเชือกลวด 4. การพันปลายเชือกลวดก่อนตัดและการใช้คลิ๊ป
รูปที่ 1.6 วิธีตัดเชือกลวด
