Page 17 - เครื่องยกของหนัก
P. 17
1-6

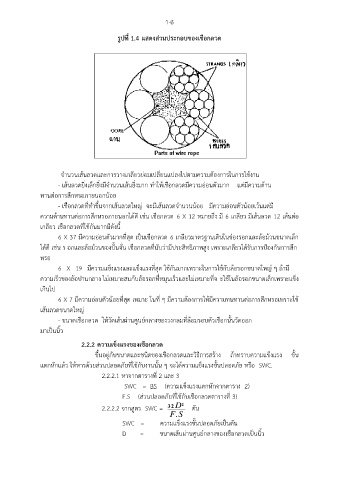

รูปที่ 1.4 แสดงส่วนประกอบของเชือกลวด
จ านวนเส้นลวดและการวางเกลียวย่อมเปลี่ยนแปลงไปตามความต้องการในการใช้งาน
- เส้นลวดยิ่งเล็กยิ่งมีจ านวนเส้นยิ่งมาก ท าให้เชือกลวดมีความอ่อนตัวมาก แต่มีความต้าน
ทานต่อการสึกหรอภายนอกน้อย
- เชือกลวดที่ท าขึ้นจากเส้นลวดใหญ่ จะมีเส้นลวดจ านวนน้อย มีความอ่อนตัวน้อยเว้นแต่มี
ความต้านทานต่อการสึกหรอภายนอกได้ดี เช่น เชือกลวด 6 X 12 หมายถึง มี 6 เกลียว มีเส้นลวด 12 เส้นต่อ
เกลียว เชือกลวดที่ใช้กันมากมีดังนี้
6 X 37 มีความอ่อนตัวมากที่สุด เป็นเชือกลวด 6 เกลียวมาตรฐานเดินในช่องรอกและล้อม้วนขนาดเล็ก
ได้ดี เช่น ร อกและล้อม้วนของปั้นจั่น เชือกลวดที่นับว่ามีประสิทธิภาพสูง เพราะเกลียวได้รับการป้องกันการสึก
หรอ
6 X 19 มีความแข็งแรงและแข็งแรงที่สุด ใช้กันมากเพราะในการใช้กับล้อรอกขนาดใหญ่ ๆ ถ้าม ี
ความเร็วของล้อปานกลาง ไม่เหมาะสมกับล้อรอกที่หมุนเร็วและไม่เหมาะที่จ ะใช้ในล้อรอกขนาดเล็กเพราะแข็ง
เกินไป
6 X 7 มีความอ่อนตัวน้อยที่สุด เหมาะ ในที่ ๆ มีความต้องการให้มีความทนทานต่อการสึกหรอเพราะใช้
เส้นลวดขนาดใหญ่
- ขนาดเชือกลวด ให้วัดเส้นผ่านศูนย์กลางของวงกลมที่ล้อมรอบตัวเชือกนั้นวัดออก
มาเป็นนิ้ว
2.2.2 ความเข็งแรงของเชือกลวด
ขึ้นอยู่กับขนาดและชนิดของเชือกลวดและวิธีการสร้าง ถ้าทราบความแข็งแรง ขั้น
แตกหักแล้ว ให้หารด้วยส่วนปลอดภัยที่ใช้กับงานนั้น ๆ จะได้ความแข็งแรงขั้นปลอดภัย หรือ SWC.
2.2.2.1 หาจากตารางที่ 2 และ 3
SWC = BS (ความแข็งแรงแตกหักจากตาราง 2)
F.S (ส่วนปลอดภัยที่ใช้กับเชือกลวดตารางที่ 3)
2.2.2.2 จากสูตร SWC = 32D 2 ตัน
.
F S
SWC = ความแข็งแรงขั้นปลอดภัยเป็นตัน
D = ขนาดเส้นผ่านศูนย์กลางของเชือกลวดเป็นนิ้ว
