5-16

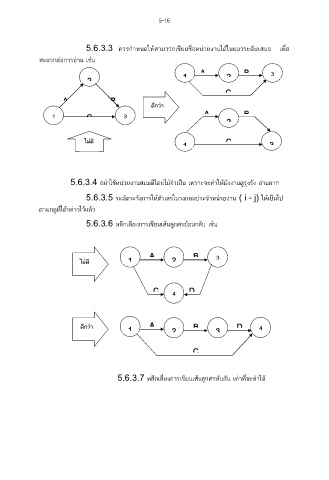

5.6.3.3 ควรก าหนดให้สามารถเขียนชื่อหนวยงานได้ในแนวระดับเสมอ เพอ
ื่
่
สะดวกต่อการอ่าน เช่น

1 A 2 B 3
2
C

A B ดีกว่า

1 C 3 A 2 B

ไม่ดี C 3

1

5.6.3.4 อย่าใช้หน่วยงานสมมติโดยไม่จ าเป็น เพราะจะท าให้ผังงานดูรุงรัง อ่านยาก

5.6.3.5 ระมัดระวังการให้ตัวเลขในวงกลมประจ าหน่วยงาน ( i - j) ให้เป็นไป

ตามกฎที่ได้กล่าวไว้แล้ว

5.6.3.6 หลีกเลี่ยงการเขียนเส้นลูกศรย้อนกลับ เช่น

A B
ไม่ดี 1 2 3

C 4 D

ดีกว่า A B D 4
1 2 3

C

5.6.3.7 หลีกเลี่ยงการเขียนเส้นลูกศรทับกัน เท่าที่จะท าได้
