5-15

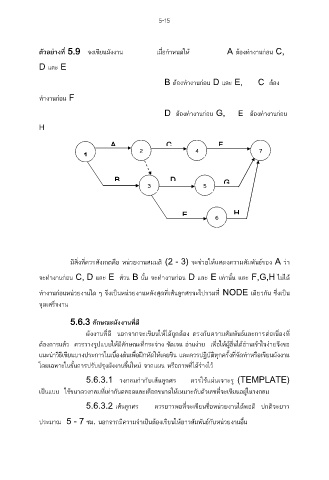

ตัวอย่างที่ 5.9 จงเขียนผังงาน เมื่อก าหนดให้ A ต้องท างานก่อน C,

D และ E

B ต้องท างานก่อน D และ E, C ต้อง

ท างานก่อน F

D ต้องท างานก่อน G, E ต้องท างานก่อน

H

A C F

1 2 4 7

B D G
3 5

E 6 H

มีสงที่ควรสงเกตคือ หนวยงานสมมติ (2 - 3) จะช่วยให้แสดงความสมพนธ์ของ A ว่า
ั
ั
่
ั
ิ่
ั้
ั้
จะท างานก่อน C, D และ E ส่วน B นน จะท างานก่อน D และ E เท่านน และ F,G,H ไม่ได้
ท างานก่อนหน่วยงานใด ๆ จึงเป็นหนวยงานหลังสดที่เสนลูกศรจะไปรวมที่ NODE เดียวกัน ซงเป็น
่
ุ
ึ่
้
จุดเสร็จงาน
5.6.3 ลักษณะผังงานที่ดี
ผังงานที่ดี นอกจากจะเขียนให้ได้ถกต้อง ตรงกับความสมพนธ์และการต่อเนองที่
ั
ื่
ั
ู
ต้องการแล้ว ควรวางรูปแบบให้มีลักษณะที่กระจ่าง ชัดเจน อ่านง่าย เพื่อให้ผู้อื่นได้อ่านเข้าใจง่ายจึงขอ
แนะน าวิธีเขียนบางประการในเบื้องต้นเพื่อฝึกหัดให้เคยชิน และควรปฏิบัติทุกครั้งที่จัดท าหรือเขียนผังงาน
โดยเฉพาะในขั้นการปรับปรุงผังงานขึ้นใหม่ จากแผน หรือภาพที่ได้ร่างไว้

5.6.3.1 วงกลมก ากับเสนลูกศร ควรใช้แผ่นเจาะรู (TEMPLATE)
้
เป็นแบบ ใช้ขนาดวงกลมที่เท่ากันตลอดและเลือกขนาดให้เหมาะกับตัวเลขที่จะเขียนอยู่ในวงกลม

5.6.3.2 เส้นลูกศร ควรยาวพอที่จะเขียนชื่อหนวยงานได้พอดี ปกติจะยาว
่

ประมาณ 5 - 7 ซม. นอกจากมีความจ าเป็นต้องเขียนให้ยาวสัมพันธ์กับหน่วยงานอื่น
