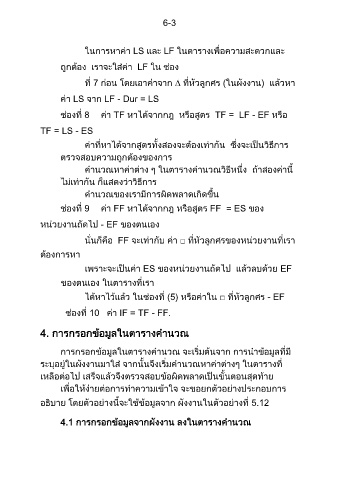

6-3

ในการหาค่า LS และ LF ในตารางเพื่อความสะดวกและ

ถูกต้อง เราจะใส่ค่า LF ใน ช่อง

ที่ 7 ก่อน โดยเอาค่าจาก  ที่หัวลูกศร (ในผังงาน) แล้วหา

ค่า LS จาก LF - Dur = LS

ช่องที่ 8 ค่า TF หาได้จากกฎ หรือสูตร TF = LF - EF หรือ

TF = LS - ES

ค่าที่หาได้จากสูตรทั้งสองจะต้องเท่ากัน ซึ่งจะเป็นวิธีการ

ตรวจสอบความถูกต้องของการ

ค านวณหาค่าต่าง ๆ ในตารางค านวณวิธีหนึ่ง ถ้าสองค่านี้
ไม่เท่ากัน ก็แสดงว่าวิธีการ

ค านวณของเรามีการผิดพลาดเกิดขึ้น

ช่องที่ 9 ค่า FF หาได้จากกฎ หรือสูตร FF = ES ของ

หน่วยงานถัดไป - EF ของตนเอง

นั่นก็คือ FF จะเท่ากับ ค่า □ ที่หัวลูกศรของหน่วยงานที่เรา

ต้องการหา

เพราะจะเป็นค่า ES ของหน่วยงานถัดไป แล้วลบด้วย EF

ของตนเอง ในตารางที่เรา

ได้หาไว้แล้ว ในช่องที่ (5) หรือค่าใน □ ที่หัวลูกศร - EF

ช่องที่ 10 ค่า IF = TF - FF.

4. การกรอกข้อมูลในตารางค านวณ

การกรอกข้อมูลในตารางค านวณ จะเริ่มต้นจาก การน าข้อมูลที่ม ี
ระบุอยู่ในผังงานมาใส่ จากนั้นจึงเริ่มค านวณหาค่าต่างๆ ในตารางที่

เหลือต่อไป เสร็จแล้วจึงตรวจสอบข้อผิดพลาดเป็นขั้นตอนสุดท้าย

เพื่อให้ง่ายต่อการท าความเข้าใจ จะขอยกตัวอย่างประกอบการ

อธิบาย โดยตัวอย่างนี้จะใช้ข้อมูลจาก ผังงานในตัวอย่างที่ 5.12

4.1 การกรอกข้อมูลจากผังงาน ลงในตารางค านวณ
