6-4

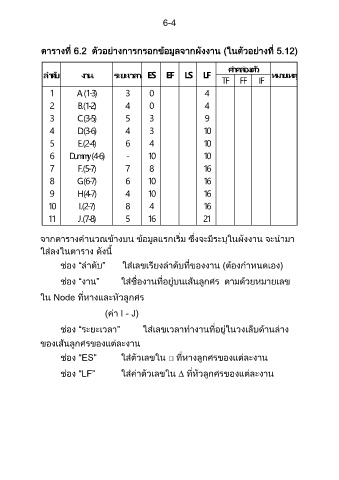

ตารางที่ 6.2 ตัวอย่างการกรอกข้อมูลจากผังงาน (ในตัวอย่างที่ 5.12)

่
ค่าคลองตัว
ลาดับ งาน ระยะเวลา ES EF LS LF หมายเหตุ

TF FF IF
1 A (1-3) 3 0 4
.
2 B.(1-2) 4 0 4
3 C.(3-5) 5 3 9

4 D(3-6) 4 3 10
.
5 E.(2-4) 6 4 10

6 Dummy (4-6) - 10 10

7 F.(5-7) 7 8 16
8 G.(6-7) 6 10 16

.
9 H(4-7) 4 10 16
10 I.(2-7) 8 4 16
11 J.(7-8) 5 16 21

จากตารางค านวณข้างบน ข้อมูลแรกเริ่ม ซึ่งจะมีระบุในผังงาน จะน ามา

ใส่ลงในตาราง ดังนี้

ช่อง “ล าดับ” ใส่เลขเรียงล าดับที่ของงาน (ต้องก าหนดเอง)

ช่อง “งาน” ใส่ชื่องานที่อยู่บนเส้นลูกศร ตามด้วยหมายเลข

ใน Node ที่หางและหัวลูกศร

(ค่า I - J)

ช่อง “ระยะเวลา” ใส่เลขเวลาท างานที่อยู่ในวงเล็บด้านล่าง

ของเส้นลูกศรของแต่ละงาน

ช่อง “ES” ใส่ตัวเลขใน □ ที่หางลูกศรของแต่ละงาน

ช่อง “LF” ใส่ค่าตัวเลขใน  ที่หัวลูกศรของแต่ละงาน
