6-2

3.1.5 นำทุ่นที่ 3 เข้ามาชิดกับทุ่นที่ 2 และต่อทุ่นที่ 3 กับทุ่นที่ 2 โดยทอดตงฝั่งใกล้

ยึดจากทุ่น 3 ไปทุ่น 2 และเติมตงพื้นจนเต็ม
3.1.6 นำทุ่นที่ 4 เข้ามาต่อกับทุ่นที่ 3 โดยทอดตงฝั่งไกลยึดทุ่นที่ 3 ไปทุ่นที่ 4 และเติมตง

พื้นจนเต็ม

3.1.7 สร้างทอดยื่น 15 ฟุต
3.1.8 ใส่ลาดแพ

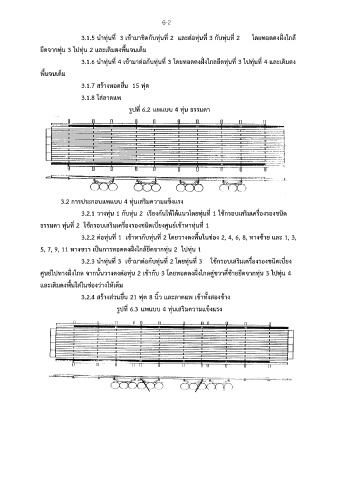

รูปที่ 6.2 แพแบบ 4 ทุ่น ธรรมดา

3.2 การประกอบแพแบบ 4 ทุ่นเสริมความแข็งแรง

3.2.1 วางทุ่น 1 กับทุ่น 2 เรียงกันให้ได้แนวโดยทุ่นที่ 1 ใช้กรอบเสริมเครื่องรองชนิด
ธรรมดา ทุ่นที่ 2 ใช้กรอบเสริมเครื่องรองชนิดเบี่ยงศูนย์เข้าหาทุ่นที่ 1

3.2.2 ต่อทุ่นที่ 1 เข้าหากับทุ่นที่ 2 โดยวางตงพื้นในช่อง 2, 4, 6, 8, ทางซ้าย และ 1, 3,

5, 7, 9, 11 ทางขวา เป็นการทอดตงฝั่งใกล้ยึดจากทุ่น 2 ไปทุ่น 1
3.2.3 นำทุ่นที่ 3 เข้ามาต่อกับทุ่นที่ 2 โดยทุ่นที่ 3 ใช้กรอบเสริมเครื่องรองชนิดเบี่ยง

ศูนย์ไปทางฝั่งไกล จากนั้นวางตงต่อทุ่น 2 เข้ากับ 3 โดยทอดตงฝั่งไกลคู่ขวาคี่ซ้ายยึดจากทุ่น 3 ไปทุ่น 4
และเติมตงพื้นใส่ในช่องว่างให้เต็ม

3.2.4 สร้างส่วนยื่น 21 ฟุต 8 นิ้ว และลาดแพ เข้าทั้งสองข้าง

รูปที่ 6.3 แพแบบ 4 ทุ่นเสริมความแข็งแรง
