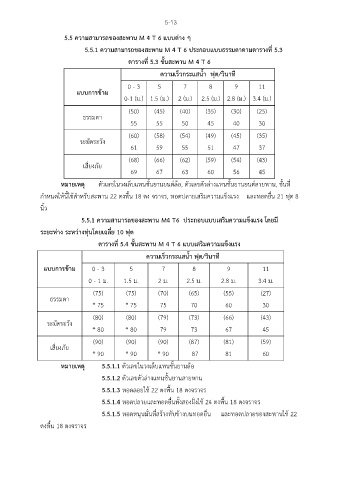

5-13

5.5 ความสามารถของสะพาน M 4 T 6 แบบต่าง ๆ

5.5.1 ความสามารถของสะพาน M 4 T 6 ประกอบแบบธรรมดาตามตารางที่ 5.3
ตารางที่ 5.3 ชั้นสะพาน M 4 T 6

ความเร็วกระแสน้ำ ฟุต/วินาที

0 - 3 5 7 8 9 11
แบบการข้าม
0-1 (ม.) 1.5 (ม.) 2 (ม.) 2.5 (ม.) 2.8 (ม.) 3.4 (ม.)

(50) (45) (40) (35) (30) (25)
ธรรมดา
55 55 50 45 40 30
(60) (58) (54) (49) (45) (35)
ระมัดระวัง
61 59 55 51 47 37

(68) (66) (62) (59) (54) (43)
เสี่ยงภัย
69 67 63 60 56 45

หมายเหตุ ตัวเลขในวงเล็บแทนชั้นยานยนต์ล้อ, ตัวเลขตัวล่างแทนชั้นยานยนต์สายพาน, ชั้นที่

กำหนดให้นี้ใช้สำหรับสะพาน 22 ตงพื้น 18 ตง จราจร, ทอดปลายเสริมความแข็งแรง และทอดยื่น 21 ฟุต 8
นิ้ว

5.5.1 ความสามารถของสะพาน M4 T6 ประกอบแบบเสริมความแข็งแรง โดยม ี

ระยะห่าง ระหว่างทุ่นโดยเฉลี่ย 10 ฟุต
ตารางที่ 5.4 ชั้นสะพาน M 4 T 6 แบบเสริมความแข็งแรง

ความเร็วกระแสน้ำ ฟุต/วินาที

แบบการข้าม 0 - 3 5 7 8 9 11
0 - 1 ม. 1.5 ม. 2 ม. 2.5 ม. 2.8 ม. 3.4 ม.

(75) (75) (70) (65) (55) (27)
ธรรมดา
* 75 * 75 75 70 60 30
(80) (80) (79) (73) (66) (43)
ระมัดระวัง
* 80 * 80 79 73 67 45

(90) (90) (90) (87) (81) (59)
เสี่ยงภัย
* 90 * 90 * 90 87 81 60

หมายเหตุ 5.5.1.1 ตัวเลขในวงเล็บแทนชั้นยานล้อ

5.5.1.2 ตัวเลขตัวล่างแทนชั้นยานสายพาน
ื้
5.5.1.3 ทอดลอยใช้ 22 ตงพน 18 ตงจราจร
5.5.1.4 ทอดปลายและทอดยื่นทั้งสองฝั่งใช้ 24 ตงพื้น 18 ตงจราจร

5.5.1.5 ทอดหนุนมั่นที่สร้างทับข้างบนทอดยื่น และทอดปลายของสะพานใช้ 22
ตงพื้น 18 ตงจราจร
