5-12
ี

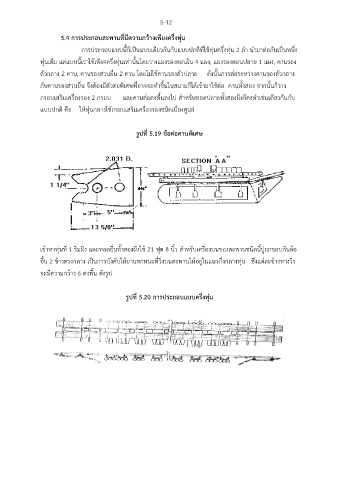

5.4 การประกอบสะพานที่มความกว้างเพียงครึ่งทุ่น
การประกอบแบบนี้ก็เป็นแบบเดียวกันกับแบบปกติทใช้ทุ่นครึ่งทุ่น 2 ลำ นำมาต่อกันเป็นหนึ่ง
ี่
ทุ่นเต็ม แต่แบบนี้เราใช้เพียงครึ่งทุ่นเท่านั้นโดยวางแผงรองตอนใน 4 แผง, แผงรองตอนปลาย 1 แผง, คานรอง
ตัวกลาง 2 คาน, คานรองส่วนยื่น 2 คาน โดยไม่ใช้คานรองตัวปลาย ดังนั้นการต่อระหว่างคานรองตัวกลาง
กับคานรองส่วนยื่น จึงต้องมีตัวต่อพิเศษทอาจจะทำขึ้นในสนามก็ได้เข้ามาใช้ต่อ คานทั้งสอง จากนั้นก็วาง
ี่
กรอบเสริมเครื่องรอง 2 กรอบ และคานต่อตงพื้นลงไป สำหรับทอดปลายทั้งสองฝั่งก็คงทำเช่นเดียวกันกับ
แบบปกติ คือ ให้ทุ่นกลางใช้กรอบเสริมเครื่องรองชนิดเบี่ยงศูนย์
รูปที่ 5.19 ข้อต่อคานพิเศษ
เข้าหาทุ่นที่ 1 ริมฝั่ง และทอดยื่นทั้งสองฝั่งใช้ 21 ฟุต 8 นิ้ว สำหรับเครื่องบนของสะพานชนิดนี้ปูยกขอบกันล้อ
ขึ้น 2 ข้างตรงกลาง เป็นการบังคับให้ยานพาหนะที่วิ่งบนสะพานให้อยู่ในแนวกึ่งกลางทุ่น ซึ่งแต่ละข้างทางวิ่ง
จะมีความกว้าง 6 ตงพื้น ดังรูป
รูปที่ 5.20 การประกอบแบบครึ่งทุ่น
