Page 110 - สะพานเครื่องหนุนลอย

11-3

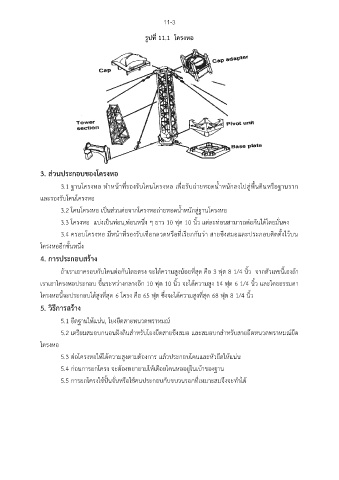

รูปที่ 11.1 โครงหอ

3. ส่วนประกอบของโครงหอ

ื้
3.1 ฐานโครงหอ ทำหน้าที่รองรับโคนโครงหอ เพอรับถ่ายทอดน้ำหนักลงไปสู่พนดินหรือฐานราก
ื่
และรองรับโคนโครงหอ
3.2 โคนโครงหอ เป็นส่วนต่อจากโครงหอถ่ายทอดน้ำหนักสู่ฐานโครงหอ

3.3 โครงหอ แบ่งเป็นท่อน,ท่อนหนึ่ง ๆ ยาว 10 ฟุต 10 นิ้ว แต่ละท่อนสามารถต่อกันได้โดยมั่นคง
3.4 ครอบโครงหอ มีหน้าที่รองรับเชือกลวดหรือที่เรียกกันว่า สายขึงสมอและประกอบติดตั้งไว้บน

โครงหออีกชั้นหนึ่ง

4. การประกอบสร้าง
ั
ถ้าเราเอาครอบกบโคนต่อกันโดยตรง จะได้ความสูงน้อยที่สุด คือ 3 ฟุต 8 1/4 นิ้ว จากตัวเลขนี้เองถ้า
ุ
ุ
เราเอาโครงหอประกอบ ขึ้นระหว่างกลางอีก 10 ฟต 10 นิ้ว จะได้ความสูง 14 ฟต 6 1/4 นิ้ว และโดยธรรมดา
โครงหอนี้จะประกอบได้สูงที่สุด 6 โครง คือ 65 ฟุต ซึ่งจะได้ความสูงที่สุด 68 ฟุต 8 1/4 นิ้ว
5. วิธีการสร้าง

5.1 ยึดฐานให้แน่น, โยงยึดสายหนวดพราหมณ์

5.2 เตรียมสมอบกนอนฝังดินสำหรับโยงยึดสายขึงสมอ และสมอบกสำหรับสายยึดหนวดพราหมณ์ยึด
โครงหอ

5.3 ต่อโครงหอให้ได้ความสูงตามต้องการ แล้วประกอบโคนและหัวยึดให้แน่น

5.4 ก่อนการยกโครง จะต้องพยายามให้เดือยโคนหออยู่ในเบ้าของฐาน
5.5 การยกโครงใช้ปั้นจั่นหรือใช้คนประกอบกับขบวนรอกที่เหมาะสมจึงจะทำได้
