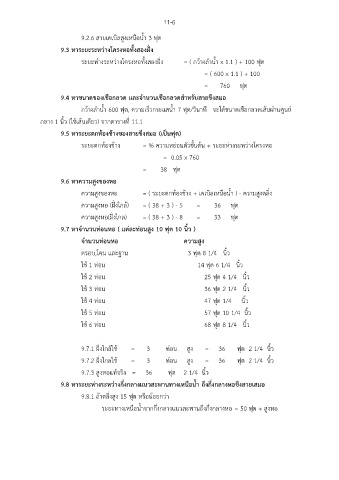

11-6

9.2.6 สายเคเบิลสูงเหนือน้ำ 3 ฟุต

9.3 หาระยะระหว่างโครงหอทั้งสองฝั่ง
ระยะห่างระหว่างโครงหอทั้งสองฝั่ง = ( กว้างลำน้ำ x 1.1 ) + 100 ฟุต

= ( 600 x 1.1 ) + 100

= 760 ฟุต
9.4 หาขนาดของเชือกลวด และจำนวนเชือกลวดสำหรับสายขึงสมอ

กว้างลำน้ำ 600 ฟุต, ความเร็วกระแสน้ำ 7 ฟุต/วินาที จะได้ขนาดเชือกลวดเส้นผ่านศูนย์

กลาง 1 นิ้ว (ใช้เส้นเดียว) จากตารางที่ 11.1
ึ
9.5 หาระยะตกท้องช้างของสายขงสมอ (เป็นฟุต)
ระยะตกท้องช้าง = % ความหย่อนตัวขั้นต้น + ระยะห่างระหว่างโครงหอ
= 0.05 x 760

= 38 ฟุต
9.6 หาความสูงของหอ

ความสูงของหอ = ( ระยะตกท้องช้าง + เคเบิลเหนือน้ำ ) - ความสูงตลิ่ง

ความสูงหอ (ฝั่งใกล้) = ( 38 + 3 ) - 5 = 36 ฟุต
ความสูงหอ(ฝั่งไกล) = ( 38 + 3 ) - 8 = 33 ฟุต

9.7 หาจำนวนท่อนหอ ( แต่ละท่อนสูง 10 ฟุต 10 นิ้ว )

จำนวนท่อนหอ ความสูง
ครอบ,โคน และฐาน 3 ฟุต 8 1/4 นิ้ว

ใช้ 1 ท่อน 14 ฟุต 6 1/4 นิ้ว

ใช้ 2 ท่อน 25 ฟุต 4 1/4 นิ้ว
ใช้ 3 ท่อน 36 ฟุต 2 1/4 นิ้ว

ใช้ 4 ท่อน 47 ฟุต 1/4 นิ้ว
ใช้ 5 ท่อน 57 ฟุต 10 1/4 นิ้ว

ใช้ 6 ท่อน 68 ฟุต 8 1/4 นิ้ว

9.7.1 ฝั่งใกล้ใช้ = 3 ท่อน สูง = 36 ฟุต 2 1/4 นิ้ว

9.7.2 ฝั่งไกลใช้ = 3 ท่อน สูง = 36 ฟุต 2 1/4 นิ้ว
9.7.3 สูงหอแท้จริง = 36 ฟุต 2 1/4 นิ้ว

9.8 หาระยะห่างระหว่างกึ่งกลางแนวสะพานทางเหนือน้ำ ถึงกึ่งกลางหอขึงสายเสมอ

9.8.1 ถ้าตลิ่งสูง 15 ฟุต หรือน้อยกว่า
ึ่
ระยะทางเหนือน้ำจากกึ่งกลางแนวสะพานถึงกงกลางหอ = 50 ฟุต + สูงหอ
