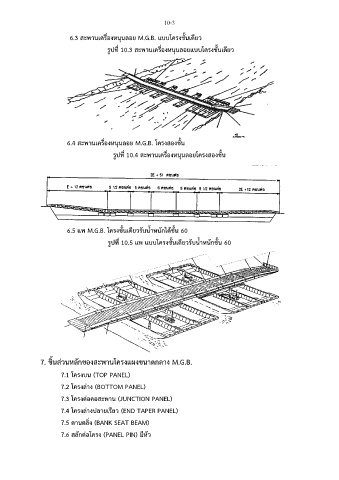

6.3 สะพานเครื่องหนุนลอย M.G.B. แบบโครงชั้นเดียว

รูปที่ 10.3 สะพานเครื่องหนุนลอยแบบโครงชั้นเดียว

6.4 สะพานเครื่องหนุนลอย M.G.B. โครงสองชั้น

รูปที่ 10.4 สะพานเครื่องหนุนลอยโครงสองชั้น

6.5 แพ M.G.B. โครงชั้นเดียวรับน้ำหนักได้ชั้น 60

รูปที่ 10.5 แพ แบบโครงชั้นเดียวรับน้ำหนักชั้น 60

7. ชิ้นส่วนหลักของสะพานโครงแผงขนาดกลาง M.G.B.

7.1 โครงบน (TOP PANEL)

7.2 โครงล่าง (BOTTOM PANEL)
7.3 โครงต่อคอสะพาน (JUNCTION PANEL)

7.4 โครงล่างปลายเรียว (END TAPER PANEL)

7.5 คานตลิ่ง (BANK SEAT BEAM)
7.6 สลักต่อโครง (PANEL PIN) มีหัว
