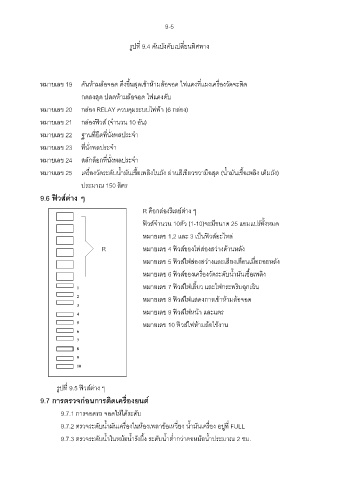

9-5

รูปที่ 9.4 คันบังคับเปลี่ยนทิศทาง

หมายเลข 19 คันห้ามล้อจอด ดึงขึ้นสุดเข้าห้ามล้อจอด ไฟแดงที่แผงเครื่องวัดจะติด

กดลงสุด ปลดห้ามล้อจอด ไฟแดงดับ

หมายเลข 20 กล่อง RELAY ควบคุมระบบไฟฟ้า (6 กล่อง)

หมายเลข 21 กล่องฟิวส์ (จ านวน 10 อัน)
หมายเลข 22 ฐานที่ยึดที่นั่งพลประจ า

หมายเลข 23 ที่นั่งพลประจ า

หมายเลข 24 สลักล็อกที่นั่งพลประจ า

หมายเลข 25 เครื่องวัดระดับน ้ามันเชื้อเพลิงในถัง ย่านสีเขียวขวามือสุด (น ้ามันเชื้อเพลิง เต็มถัง)
ประมาณ 150 ลิตร

9.6 ฟิวส์ต่าง ๆ

R คือกล่องรีเลย์ต่าง ๆ

ฟิวส์จ านวน 10ตัว (1-10)จะมีขนาด 25 แอมแปร์ทั้งหมด
หมายเลข 1,2 และ 3 เป็นฟิวส์อะไหล่

R หมายเลข 4 ฟิวส์ของไฟส่องสว่างด้านหลัง

หมายเลข 5 ฟิวส์ไฟส่องสว่างและเสียงเตือนเมื่อถอยหลัง

หมายเลข 6 ฟิวส์ของเครื่องวัดระดับน ้ามันเชื้อเพลิง

1 หมายเลข 7 ฟิวส์ไฟเลี้ยว และไฟกระพริบฉุกเฉิน
2 หมายเลข 8 ฟิวส์ไฟแสดงการเข้าห้ามล้อจอด
3
4 หมายเลข 9 ฟิวส์ไฟหน้า และแตร

5 หมายเลข 10 ฟิวส์ไฟห้ามล้อใช้งาน
6
7

8
9
10

รูปที่ 9.5 ฟิวส์ต่าง ๆ
9.7 การตรวจก่อนการติดเครื่องยนต์

9.7.1 การจอดรถ จอดให้ได้ระดับ

9.7.2 ตรวจระดับน ้ามันเครื่องในห้องเพลาข้อเหวี่ยง น ้ามันเครื่อง อยู่ที่ FULL

9.7.3 ตรวจระดับน ้าในหม้อน ้ารังผึ้ง ระดับน ้าต ่ากว่าคอหม้อน ้าประมาณ 2 ซม.
