JOYSTICK

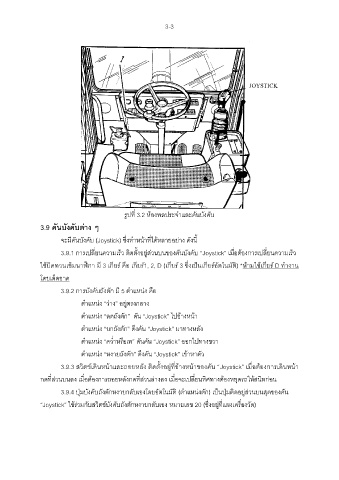

รูปที่ 3.2 ห้องพลประจ าและคันบังคับ
3.9 คันบังคับต่าง ๆ
จะมีคันบังคับ (Joystick) ซึ่งท าหน้าที่ได้หลายอย่าง ดังนี้
3.9.1 การเปลี่ยนความเร็ว ติดตั้งอยู่ส่วนบนของคันบังคับ “Joystick” เมื่อต้องการเปลี่ยนความเร็ว
ใช้บิดทวนเข็มนาฬิกา มี 3 เกียร์ คือ เกียร์1, 2, D (เกียร์ 3 ซึ่งเป็นเกียร์อัตโนมัติ) *ห้ามใช้เกียร์ D ท างาน
โดยเด็ดขาด
3.9.2 การบังคับถังตัก มี 5 ต าแหน่ง คือ
ต าแหน่ง “ว่าง” อยู่ตรงกลาง
ต าแหน่ง “ลดถังตัก” ดัน “Joystick” ไปข้างหน้า
ต าแหน่ง “ยกถังตัก” ดึงคัน “Joystick” มาทางหลัง
ต าแหน่ง “คว ่าหรือเท” ดันคัน “Joystick” ออกไปทางขวา
ต าแหน่ง “หงายถังตัก” ดึงคัน “Joystick” เข้าหาตัว
3.9.3 สวิตช์เดินหน้าและถอยหลัง ติดตั้งอยู่ที่ข้างหน้าของคัน “Joystick” เมื่อต้องการเดินหน้า
กดที่ส่วนบนลง เมื่อต้องการถอยหลังกดที่ส่วนล่างลง เมื่อจะเปลี่ยนทิศทางต้องหยุดรถให้สนิทก่อน
3.9.4 ปุ่มบังคับถังตักหงายกลับเองโดยอัตโนมัติ (ต าแหน่งตัก) เป็นปุ่มติดอยู่ส่วนบนสุดของคัน
“Joystick” ใช้ร่วมกับสวิตช์บังคับถังตักหงายกลับเอง หมายเลข 20 (ซึ่งอยู่ที่แผงเครื่องวัด)
