Page 218 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน
P. 218
9-6

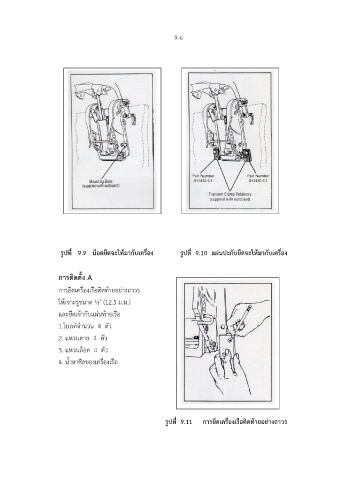

รูปที่ 9.9 น็อตยึดจะให้มากับเครื่อง รูปที่ 9.10 แผ่นปะกับยึดจะให้มากับเครื่อง
การติดตั้ง A
การยึดเครื่องเรือติดท้ายอย่างถาวร
ให้เจาะรูขนาด ½″ (12.5 ม.ม.)
และยึดเข้ากับแผ่นท้ายเรือ
1.โบลท์จ านวน 4 ตัว
2. แหวนตาย 4 ตัว
3. แหวนล็อค 4 ตัว
4. น้ ายาซีลของเครื่องเรือ
รูปที่ 9.11 การยึดเครื่องเรือติดท้ายอย่างถาวร
