9-2

2. ส่วนประกอบของเครื่องยนต์ติดท้าย 55 แรงม้า

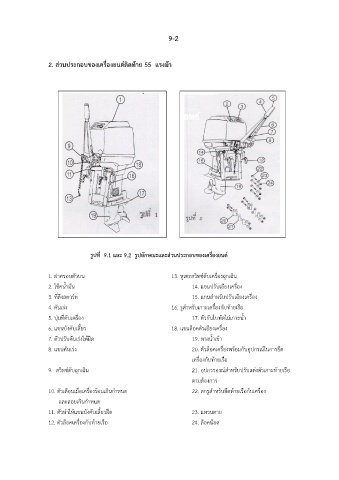

รูปที่ 9.1 และ 9.2 รูปลักษณะและส่วนประกอบของเครื่องยนต์

1. ฝาครอบตัวบน 13. หูเตะสวิทซ์ดับเครื่องฉุกเฉิน
2. โช๊คน้ ามัน 14. แขนปรับเอียงเครื่อง
3. ที่ดึงสตาร์ท 15. แกนส าหรับปรับเอียงเครื่อง
4. คันเร่ง 16. รูส าหรับเกาะเครื่องกับท้ายเรือ

5. ปุ่มที่ดับเครื่อง 17. ตัวกันใบพัดไม่เกาะน้ า
6. แขนบังคับเลี้ยว 18. แขนล็อคตัวเอียงเครื่อง
7. ตัวปรับคันเร่งให้ฝืด 19. ทางน้ าเข้า

8. แขนคันเร่ง 20. ตัวล็อคเครื่องพร้อมกับอุปกรณ์ในการยึด
เครื่องกับท้ายเรือ
9. สวิทซ์ดับฉุกเฉิน 21. อุปกรรองณ์ส าหรับปรับแต่งตัวเกาะท้ายเรือ
ตามต้องการ

10. ตัวเตือนเมื่อเครื่องร้อนเกินก าหนด 22. สกรูส าหรับยึดท้ายเรือกับเครื่อง
และถอยเกินก าหนด
11. ตัวท าให้แขนบังคับเลี้ยวฝืด 23. แหวนตาย

12. ตัวล็อคเครื่องกับท้ายเรือ 24. ล็อคน็อต
