Page 217 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน

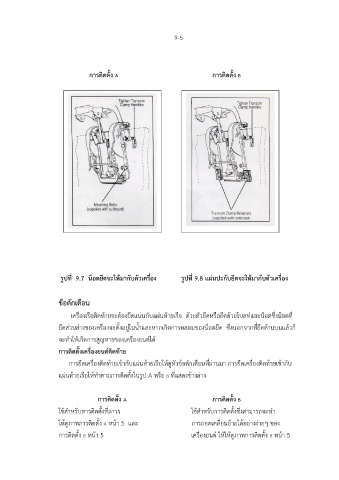

P. 217
9-5
การติดตั้ง A การติดตั้ง B
รูปที่ 9.7 น็อตยึดจะให้มากับตัวเครื่อง รูปที่ 9.8 แผ่นปะกับยึดจะให้มากับตัวเครื่อง
ข้อตักเตือน
เครื่องเรือติดท้ายจะต้องยึดแน่นกับแผ่นท้ายเรือ ด้วยตัวยึดหรือยึดด้วยโบลท์และน็อตซึ่งน็อตที่
ยึดส่วนล่างของเครื่องจะตั้งอยู่ในน้ าและหากเกิดการหลอมของน็อตยึด ซึ่งนอกจากที่ยึดด้านบนแล้วก็
จะท าให้เกิดการสูญหายของเครื่องยนต์ได้
การติดตั้งเครื่องยนต์ติดท้าย
การยึดเครื่องติดท้ายเข้ากับแผ่นท้ายเรือให้ดูหัวข้อตักเตือนที่ผ่านมา การยึดเครื่องติดท้ายเข้ากับ
แผ่นท้ายเรือให้ท าตามการติดตั้งในรูป A หรือ B ที่แสดงข้างล่าง
การติดตั้ง A การติดตั้ง B
ใช้ส าหรับหารติดตั้งที่ถาวร ใช้ส าหรับการติดตั้งซึ่งสามารถจะท า
ให้ดูภาพการติดตั้ง A หน้า 5 และ การถอดเคลื่อนย้ายได้อย่างง่ายๆ ของ
การติดตั้ง B หน้า 5 เครื่องยนต์ ให้ให้ดูภาพการติดตั้ง B หน้า 5
