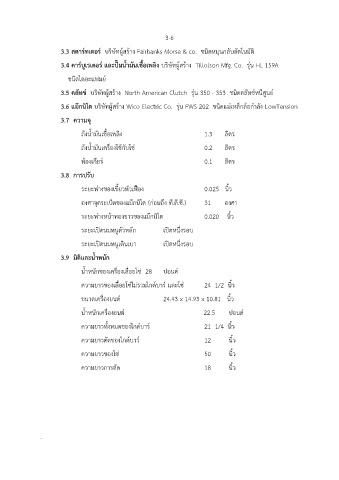

3-6

3.3 สตาร์ทเตอร์ บริษัทผู้สร้าง Fairbanks Morse & co. ชนิดหมุนกลับอัตโนมัติ

3.4 คาร์บูเรเตอร์ และปั๊มน้ ามันเชื้อเพลิง บริษัทผู้สร้าง Tillolson Mfg. Co. รุ่น HL 159A

ชนิดไดอะแฟมย์

3.5 คลัทช์ บริษัทผู้สร้าง North American Clutch รุ่น 350 - 353 ชนิดคลัทช์หนีศูนย์

3.6 แม๊กนิโต บริษัทผู้สร้าง Wico Electric Co. รุ่น FWS 202 ชนิดแม่เหล็กล้อก้าลัง LowTension

3.7 ความจุ

ถังน้้ามันเชื้อเพลิง 1.3 ลิตร

ถังน้้ามันเครื่องใช้กับโซ่ 0.2 ลิตร

ห้องเกียร์ 0.1 ลิตร

3.8 การปรับ

ระยะห่างของเขี้ยวหัวเฟือง 0.025 นิ้ว

องศาจุดระเบิดของแม๊กนิโต (ก่อนถึง ที.ดี.ซี.) 31 องศา

ระยะห่างหน้าทองขาวของแม๊กนิโต 0.020 นิ้ว

ระยะเปิดนมหนูตัวหลัก เปิดหนึ่งรอบ

ระยะเปิดนมหนูเดินเบา เปิดหนึ่งรอบ

3.9 มิติและน้ าหนัก

น้้าหนักของเครื่องเลื่อยโซ่ 28 ปอนด์

ความยาวของเลื่อยโซ่ไม่รวมไกด์บาร์ และโซ่ 24 1/2 นิ้ว

ขนาดเครื่องยนต์ 24.43 x 14.93 x 10.81 นิ้ว

น้้าหนักเครื่องยนต์ 22.5 ปอนด์

ความยาวทั้งหมดของไกด์บาร์ 21 1/4 นิ้ว

ความยาวตัดของไกด์บาร์ 12 นิ้ว

ความยาวของโซ่ 50 นิ้ว

ความยาวการตัด 18 นิ้ว

.
