Page 97 - การดาดผิว
P. 97
7-5

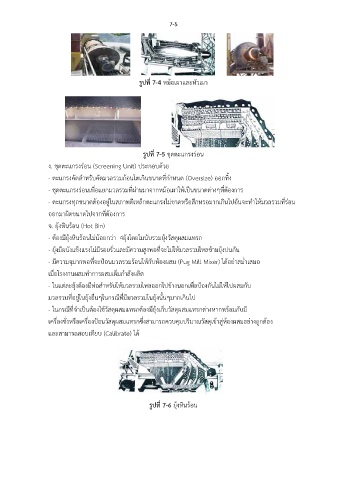

รูปที่ 7-4 หม้อเผาและหัวเผา
รูปที่ 7-5 ชุดตะแกรงร่อน
ง. ชุดตะแกรงร่อน (Screening Unit) ประกอบด้วย
- ตะแกรงคัดสำหรับคัดมวลรวมก้อนโตเกินขนาดที่กำหนด (Oversize) ออกทิ้ง
- ชุดตะแกรงร่อนเพื่อแยกมวลรวมที่ผ่านมาจากหม้อเผาให้เป็นขนาดต่างๆที่ต้องการ
- ตะแกรงทุกขนาดต้องอยู่ในสภาพดีเหล็กตะแกรงไม่ขาดหรือสึกหรอมากเกินไปอันจะทำให้มวลรวมที่ร่อน
ออกมาผิดขนาดไปจากที่ต้องการ
จ. ยุ้งหินร้อน (Hot Bin)
- ต้องมียุ้งหินร้อนไม่น้อยกว่า 4ยุ้งโดยไมนับรวมยุ้งวัสดุผสมแทรก
- ยุ้งมีผนังแข็งแรงไม่มีรอยรั่วและมีความสูงพอที่จะไม่ให้มวลรวมไหลข้ามยุ้งปนกัน
- มีความจุมากพอที่จะป้อนมวลรวมร้อนให้กับห้องผสม (Pug Mill Mixer) ได้อย่าสม่ำเสมอ
เมื่อโรงงานผสมทำการผสมเต็มกำลังผลิต
- ในแต่ละยุ้งต้องมีท่อสำหรับให้มวลรวมไหลออกไปข้างนอกเพื่อป้องกันไม่ให้ไปผสมกับ
มวลรวมที่อยู่ในยุ้งอื่นๆในกรณีที่มีมวลรวมในยุ้งนั้นๆมากเกินไป
- ในกรณีที่จำเป็นต้องใช้วัสดุผสมแทรกต้องมียุ้งเก็บวัสดุผสมแทรกต่างหากพร้อมกับมี
เครื่องชั่งหรือเครื่องป้อนวัสดุผสมแทรกซึ่งสามารถควบคุมปริมาณวัสดุเข้าสู่ห้องผสมอย่างถูกต้อง
และสามารถสอบเทียบ (Calibrate) ได้
รูปที่ 7-6 ยุ้งหินร้อน
