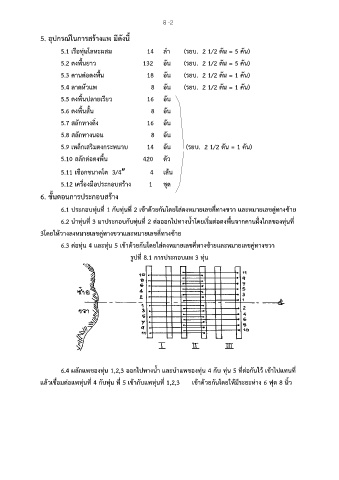

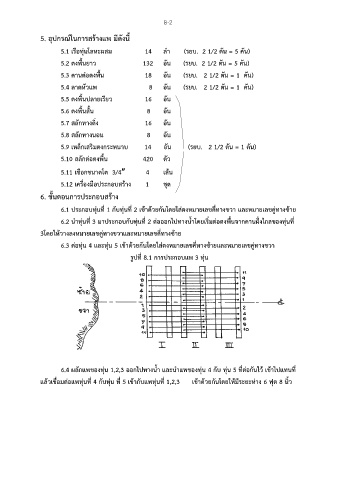

8 -2

5. อุปกรณ์ในการสร้างแพ มีดังนี้

5.1 เรือทุ่นโลหะผสม 14 ลำ (รยบ. 2 1/2 ตัน = 5 คัน)

5.2 ตงพื้นยาว 132 อัน (รยบ. 2 1/2 ตัน = 5 คัน)
5.3 คานต่อตงพื้น 18 อัน (รยบ. 2 1/2 ตัน = 1 คัน)

5.4 ลาดหัวแพ 8 อัน (รยบ. 2 1/2 ตัน = 1 คัน)
5.5 ตงพื้นปลายเรียว 16 อัน

5.6 ตงพื้นสั้น 8 อัน

5.7 สลักทางดิ่ง 16 อัน
5.8 สลักทางนอน 8 อัน

5.9 เหล็กเสริมตงกระหนาบ 14 อัน (รยบ. 2 1/2 ตัน = 1 คัน)

5.10 สลักต่อตงพื้น 420 ตัว
5.11 เชือกขนาดโต 3/4 4 เส้น

ื
5.12 เครื่องมอประกอบสร้าง 1 ชุด
6. ขั้นตอนการประกอบสร้าง

6.1 ประกอบทุ่นที่ 1 กับทุ่นที่ 2 เข้าด้วยกันโดยใส่ตงหมายเลขคี่ทางขวา และหมายเลขคู่ทางซ้าย
6.2 นำทุ่นที่ 3 มาประกอบกับทุ่นที่ 2 ต่อออกไปทางน้ำโดยเริ่มต่อตงพื้นจากคานฝั่งไกลของทุ่นที่

3โดยให้วางลงหมายเลขคู่ทางขวาและหมายเลขคี่ทางซ้าย

6.3 ต่อทุ่น 4 และทุ่น 5 เข้าด้วยกันโดยใส่ตงหมายเลขคี่ทางซ้ายและหมายเลขคู่ทางขวา
รูปที่ 8.1 การประกอบแพ 3 ทุ่น

6.4 ผลักแพของทุ่น 1,2,3 ออกไปทางน้ำ และนำแพของทุ่น 4 กับ ทุ่น 5 ที่ต่อกันไว้ เข้าไปแทนที่

แล้วเชื่อมต่อแพทุ่นที่ 4 กับทุ่น ที่ 5 เข้ากับแพทุ่นที่ 1,2,3 เข้าด้วยกันโดยให้มีระยะห่าง 6 ฟุต 8 นิ้ว
