8 -3

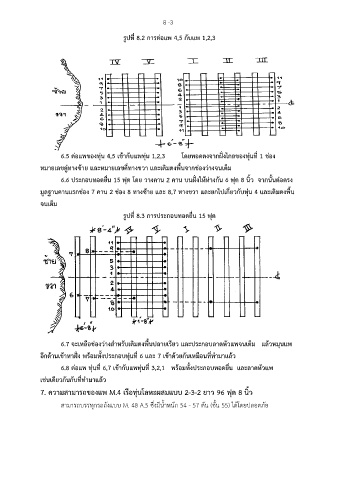

รูปที่ 8.2 การต่อแพ 4,5 กับแพ 1,2,3

6.5 ต่อแพของทุ่น 4,5 เข้ากับแพทุ่น 1,2,3 โดยทอดตงจากฝั่งไกลของทุ่นที่ 1 ช่อง

หมายเลขคู่ทางซ้าย และหมายเลขคี่ทางขวา และเติมตงพื้นจากช่องว่างจนเต็ม
6.6 ประกอบทอดยื่น 15 ฟุต โดย วางคาน 2 คาน บนฝั่งให้ห่างกัน 6 ฟุต 8 นิ้ว จากนั้นต่อครง

มูลฐานคานแรกช่อง 7 คาน 2 ช่อง 8 ทางซ้าย และ 8,7 ทางขวา และยกไปเกี่ยวกับทุ่น 4 และเติมตงพื้น

จนเต็ม
รูปที่ 8.3 การประกอบทอดยื่น 15 ฟุต

6.7 จะเหลือช่องว่างสำหรับเติมตงพื้นปลายเรียว และประกอบลาดหัวแพจนเต็ม แล้วหมุนแพ

อีกด้านเข้าหาฝั่ง พร้อมทั้งประกอบทุ่นที่ 6 และ 7 เข้าด้วยกันเหมือนที่ทำมาแล้ว

6.8 ต่อแพ ทุ่นที่ 6,7 เข้ากับแพทุ่นที่ 3,2,1 พร้อมทั้งประกอบทอดยื่น และลาดหัวแพ
เช่นเดียวกันกับททำมาแล้ว
ี่
7. ความสามารถของแพ M.4 เรือทุ่นโลหะผสมแบบ 2-3-2 ยาว 96 ฟุต 8 นิ้ว

สามารถบรรทุกรถถังแบบ M. 48 A.5 ซึ่งมีน้ำหนัก 54 - 57 ตัน (ชั้น 55) ได้โดยปลอดภัย
