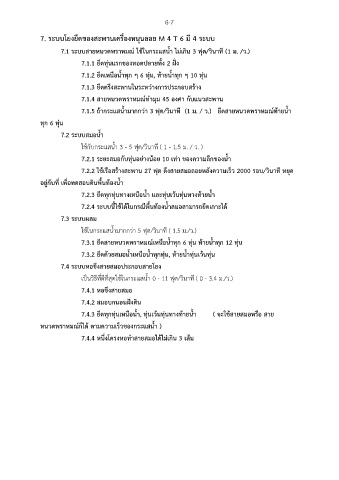

Page 78 - สะพานเครื่องหนุนลอย

6 - 7

7. ระบบโยงยึดของสะพานเครื่องหนุนลอย M 4 T 6 มี 4 ระบบ

7.1 ระบบสายหนวดพราหมณ์ ใช้ในกระแสน้ำ ไม่เกิน 3 ฟุด/วินาที (1 ม. /ว.)

7.1.1 ยึดทุ่นแรกของทอดปลายทั้ง 2 ฝั่ง
7.1.2 ยึดเหนือน้ำทุก ๆ 6 ทุ่น, ท้ายน้ำทุก ๆ 10 ทุ่น

7.1.3 ยึดตรึงสะพานในระหว่างการประกอบสร้าง
7.1.4 สายหนวดพราหมณ์ทำมุม 45 องศา กับแนวสะพาน

7.1.5 ถ้ากระแสน้ำมากกว่า 3 ฟุต/วินาที (1 ม. / ว.) ยึดสายหนวดพราหมณ์ท้ายน้ำ

ทุก 6 ทุ่น
7.2 ระบบสมอน้ำ

ใช้กับกระแสน้ำ 3 - 5 ฟุต/วินาที ( 1 - 1.5 ม. / ว. )

7.2.1 ระยะสมอกับทุ่นอย่างน้อย 10 เท่า ของความลึกของน้ำ
7.2.2 ใช้เรือสร้างสะพาน 27 ฟุต ดึงสายสมอถอยหลังความเร็ว 2000 รอบ/วินาที หยุด

อยู่กับที่ เพื่อทดสอบดินพื้นท้องน้ำ

7.2.3 ยึดทุกทุ่นทางเหนือน้ำ และทุ่นเว้นทุ่นทางท้ายน้ำ
7.2.4 ระบบนี้ใช้ได้ในกรณีพื้นท้องน้ำสมอสามารถยึดเกาะได้

7.3 ระบบผสม
ใช้ในกระแสน้ำมากกว่า 5 ฟุต/วินาที ( 1.5 ม./ว.)

7.3.1 ยึดสายหนวดพราหมณ์เหนือน้ำทุก 6 ทุ่น ท้ายน้ำทุก 12 ทุ่น

7.3.2 ยึดด้วยสมอน้ำเหนือน้ำทุกทุ่น, ท้ายน้ำทุ่นเว้นทุ่น
7.4 ระบบหอขึงสายสมอประกอบสายโยง

เป็นวิธีที่ดีที่สุดใช้ในกระแสน้ำ 0 - 11 ฟุต/วินาที ( 0 - 3.4 ม./ว.)
7.4.1 หอขึงสายสมอ

7.4.2 สมอบกนอนฝังดิน

7.4.3 ยึดทุกทุ่นเหนือน้ำ, ทุ่นเว้นทุ่นทางท้ายน้ำ ( จะใช้สายสมอหรือ สาย
หนวดพราหมณ์ก็ได้ ตามความเร็วของกระแสน้ำ )

7.4.4 หนึ่งโครงหอทำสายสมอได้ไม่เกิน 3 เส้น
