6 - 5

4. ความสามารถของแพ M 4 T 6 ประกอบแบบ 18 ตงพื้น 16 ตงจราจร

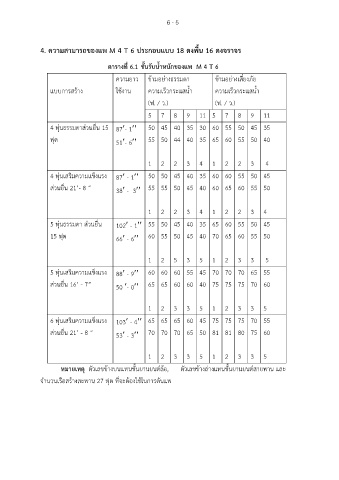

ตารางท 6.1 ชั้นรับน้ำหนักของแพ M 4 T 6
ี่
ความยาว ข้ามอย่างธรรมดา ข้ามอย่างเสี่ยงภัย

แบบการสร้าง ใช้งาน ความเร็วกระแสน้ำ ความเร็วกระแสน้ำ
(ฟ. / ว.) (ฟ. / ว.)

5 7 8 9 11 5 7 8 9 11

4 ทุ่นธรรมดาส่วนยื่น 15 87- 1 50 45 40 35 30 60 55 50 45 35
ฟุต 51- 6 55 50 44 40 35 65 60 55 50 40

1 4 1 4
2

2

2

3

2

3
4 ทุ่นเสริมความแข็งแรง 87 - 1 50 50 45 40 35 60 60 55 50 45
60
ส่วนยื่น 21’- 8 “ 38 - 3 55 55 50 45 40 60 65 55 50

1 2 2 3 4 1 2 2 3 4
5 ทุ่นธรรมดา ส่วนยื่น 102 - 1 55 50 45 40 35 65 60 55 50 45
15 ฟุต 66 - 6 60 55 50 45 40 70 65 60 55 50

2
1 5 3 5 1 2 3 3 5
5 ทุ่นเสริมความแข็งแรง 88 - 9 60 60 60 55 45 70 70 70 65 55
ส่วนยื่น 16’ - 7” 50 - 0 65 65 60 60 40 75 75 75 70 60

3

1 2 5 1 2 3 3 5
3

6 ทุ่นเสริมความแข็งแรง 103 - 4 65 65 65 60 45 75 75 75 70 55
60

ส่วนยื่น 21’ - 8 “ 53 - 3 70 70 70 65 50 81 81 80 75

1 2 3 3 5 1 2 3 5
3
หมายเหตุ ตัวเลขข้างบนแทนชั้นยานยนต์ล้อ, ตัวเลขข้างล่างแทนชั้นยานยนต์สายพาน และ
จำนวนเรือสร้างสะพาน 27 ฟต ที่จะต้องใช้ในการดันแพ
ุ
