P. 21
1-12

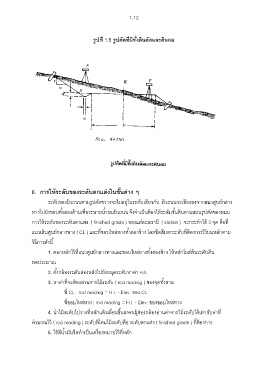

รูปที่ 1.5 รูปตัดที่มีทั้งดินตัดและดินถม
6. การให้ระดับของระดับตกแต่งในชั้นต่าง ๆ
ระดับของผิวถนนตามรูปตัดขวางจะไม่อยู่ในระดับเดียวกัน ผิวถนนจะเอียงลงจากแนวศูนย์กลาง
ทางไปยังขอบทั้งสองด้านเพื่อระบายนํ้าบนผิวถนน จึงจําเป็นต้องให้ระดับชั้นดินตามแบบรูปตัดของถนน
การให้ระดับของระดับตกแต่ง ( finished grade ) ของแต่ละสถานี ( station ) จะกระทําได้ 3 จุด คือที่
แนวเส้นศูนย์กลางทาง ( CL ) และที่ขอบไหล่ทางทั้งสองข้าง โดยขีดสีบอกระดับที่ต้องการไว้บนหลักตาม
วิธีการดังนี้
1. ตอกหลักไว้ที่แนวศูนย์กลางทางและขอบไหล่ทางทั้งสองข้าง ให้หลักโผล่พ้นระดับดิน
พอประมาณ
2. ตั้งกล้องระดับส่องหลังไปยังหมุดระดับหาค่า H.I.
3. หาค่าที่จะต้องอ่านจากไม้ระดับ ( rod reading ) ของจุดทั้งสาม
ที่ CL : rod reading = H.I. - Elev. ของ CL
ที่ขอบไหล่ทาง : rod reading = H.I. - Elev. ของขอบไหล่ทาง
4. นําไม้ระดับไปวางที่หลักแล้วเลื่อนขึ้นลงจนผู้ส่องกล้องอ่านค่าจากไม้ระดับได้เท่ากับค่าที่
คํานวณไว้ ( rod reading ) ระดับที่โคนไม้ระดับคือ ระดับตกแต่ง ( finished grade ) ที่ต้องการ
5. ใช้สีนํ้ามันขีดทําเป็นเครื่องหมายไว้ที่หลัก
