3-15

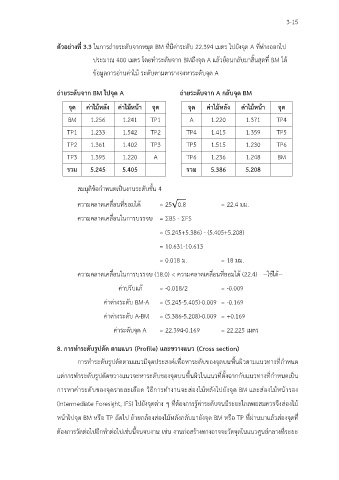

ตัวอย่างที่ 3.3 ในการถ่ายระดับจากหมุด BM ที่มีค่าระดับ 22.394 เมตร ไปยังจุด A ที่ห่างออกไป

ี่
ประมาณ 400 เมตร โดยทำระดับจาก BMถึงจุด A แล้วย้อนกลับมาสิ้นสุดท BM ได ้
ุ
ข้อมูลการอ่านค่าไม้ ระดับตามตารางจงหาระดับจด A

ถ่ายระดับจาก BM ไปจุด A ถ่ายระดับจาก A กลับจุด BM

จุด ค่าไม้หลัง ค่าไม้หน้า จุด จุด ค่าไม้หลัง ค่าไม้หน้า จุด

BM 1.256 1.241 TP1 A 1.220 1.371 TP4

TP1 1.233 1.542 TP2 TP4 1.415 1.359 TP5
TP2 1.361 1.402 TP3 TP5 1.515 1.230 TP6

TP3 1.395 1.220 A TP6 1.236 1.248 BM

รวม 5.245 5.405 รวม 5.386 5.208

สมมุตข้อกำหนดเป็นงานระดับชั้น 4
ิ

ความคลาดเคลื่อนที่ยอมได = 25√0.8 = 22.4 มม.
้
ความคลาดเคลื่อนในการบรรจบ = ∑BS - ∑FS

= (5.245+5.386) - (5.405+5.208)

= 10.631-10.613

= 0.018 ม. = 18 มม.

้
ความคลาดเคลื่อนในการบรรจบ (18.0) < ความคลาดเคลื่อนที่ยอมได (22.4) --ใช้ได--
้
ค่าปรับแก้ = -0.018/2 = -0.009

่
คาต่างระดับ BM-A = (5.245-5.405)-0.009 = -0.169
คาต่างระดับ A-BM = (5.386-5.208)-0.009 = +0.169
่
ค่าระดับจุด A = 22.394-0.169 = 22.225 เมตร

8. การทำระดับรูปตด ตามแนว (Profile) และขวางแนว (Cross section)
ั
์
ี่
การทำระดับรูปตัดตามแนวมีจุดประสงคเพื่อหาระดับของจุดบนพื้นผิวตามแนวทางทกำหนด
แตการทำระดับรูปตัดขวางแนวจะหาระดับของจุดบนพื้นผิวในแนวที่ตั้งฉากกับแนวทางทกำหนดเป็น
ี่
่
การหาค่าระดับของจุดรายละเอียด วิธีการทำงานจะส่องไม้หลังไปยังจุด BM และส่องไม้หน้ารอง

ึ
ี่
(Intermediate Foresight, IFS) ไปยังจุดต่าง ๆ ทต้องการรู้ค่าระดับจนมีระยะไกลพอสมควรจงสองไม้
่
ุ
หน้าไปจุด BM หรือ TP ถัดไป ย้ายกล้องส่องไม้หลังกลับมายังจุด BM หรือ TP ทผ่านมาแล้วส่องจดท ี่
ี่
ต้องการวัดต่อไปอีกทำต่อไปเช่นนี้จนจบงาน เช่น งานก่อสร้างทางอาจจะวัดจุดในแนวศูนย์กลางทระยะ
ี่
