1-7

= 212,500 ซ.ม.

= 2,125 ม.

7.3 Graphical Scale เป็นวิธีหนึ่งที่ใช้วิธีการเขียนมาตราส่วนลงบน Plan เลยซึ่งวิธีนี้จะใช ้

้
กับแบบถนนหรือแผนที่ทั้งนี้เพราะว่าถ้ากระดาษยืดหดมาตราส่วนก็ยืดหดดวย ทำให้เกิดความถูกต้อง
บางที Graphical Scale นี้จะบอกให้คู่กับ R.F.

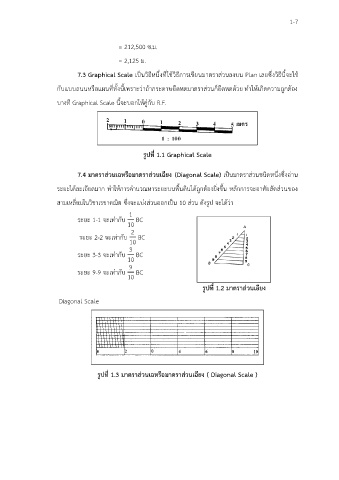

รูปที่ 1.1 Graphical Scale

7.4 มาตราส่วนเฉหรือมาตราส่วนเฉียง (Diagonal Scale) เป็นมาตราส่วนชนิดหนึ่งซึ่งอ่าน

่
ั
ั
ระยะได้ละเอียดมาก ทำให้การคำนวณหาระยะบนพื้นดินได้ถูกต้องยิ่งขึ้น หลักการจะอาศยสดสวนของ
สามเหลี่ยมในวิชาเรขาคณิต ซึ่งจะแบ่งส่วนออกเป็น 10 ส่วน ดังรูป จะได้ว่า
1
ระยะ 1-1 จะเท่ากับ BC
10
2
ระยะ 2-2 จะเท่ากับ BC
10
3
ระยะ 3-3 จะเท่ากับ BC
10
9
ระยะ 9-9 จะเท่ากับ BC
10
รูปที่ 1.2 มาตราส่วนเอียง

Diagonal Scale

รูปที่ 1.3 มาตราส่วนเฉหรือมาตราส่วนเฉียง ( Diagonal Scale )
