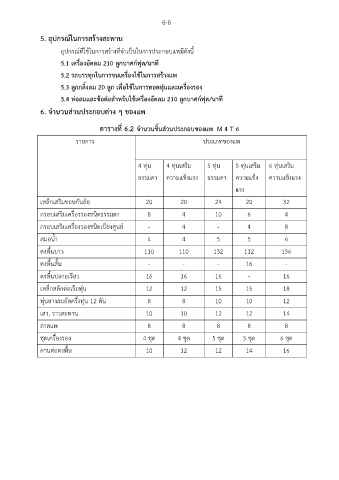

6-6

5. อุปกรณ์ในการสร้างสะพาน

อุปกรณ์ที่ใช้ในการสร้างที่จำเป็นในการประกอบแพมีดังนี้

5.1 เครื่องอัดลม 210 ลูกบาศก์ฟุต/นาที
5.2 รถบรรทุกในการขนเครื่องใช้ในการสร้างแพ

5.3 ลูกกลิ้งลม 20 ลูก เพื่อใช้ในการทอดทุ่นและเครื่องรอง
้
5.4 ท่อลมและขอต่อสำหรับใช้เครื่องอัดลม 210 ลูกบาศก์ฟุด/นาที
6. จำนวนส่วนประกอบต่าง ๆ ของแพ

ตารางที่ 6.2 จำนวนชิ้นส่วนประกอบของแพ M 4 T 6

รายการ ประเภทของแพ

4 ทุ่น 4 ทุ่นเสริม 5 ทุ่น 5 ทุ่นเสริม 6 ทุ่นเสริม

ธรรมดา ความแข็งแรง ธรรมดา ความแข็ง ความแข็งแรง
แรง

เหล็กเสริมขอบกันล้อ 20 20 24 20 32

กรอบเสริมเครื่องรองชนิดธรรมดา 8 4 10 6 4
กรอบเสริมเครื่องรองชนิดเบี่ยงศูนย์ - 4 - 4 8

สมอน้ำ 4 4 5 5 6

ตงพื้นยาว 110 110 132 112 136

ตงพื้นสั้น - - - 16 -
ตงพื้นปลายเรียว 16 16 16 - 16

เหล็กสลักต่อเรือทุ่น 12 12 15 15 18

ั
ทุ่นยางลมอดครึ่งทุ่น 12 ตัน 8 8 10 10 12
เสา, ราวสะพาน 10 10 12 12 14
ลาดแพ 8 8 8 8 8

ชุดเครื่องรอง 4 ชุด 4 ชุด 5 ชุด 5 ชุด 6 ชุด

คานต่อตงพื้น 10 12 12 14 16
