6-4
3.5. การประกอบแพแบบ 6 ทุ่นเสริมความแข็งแรง
3.5.1 ประกอบแพ 3 ทุ่น แบบเดียวกับแพ 5 ทุ่น เสริมความแข็งแรง
จำนวน 2 แพ
3.5.2 นำแพทั้งสองเข้ามาต่อกันโดยแพชุดที่หนึ่งห่างจากแพชุดที่สอง 6 ฟุต 8 นิ้ว
ั
3.5.3 วางตงพื้นเลขคู่ทางซ้ายจากคานฝั่งไกลทุ่นกลางของแพชุดที่หนึ่ง ไปยงคานฝั่งใกล้
ของทุ่นแรกแพชุดที่สองและคานหมายเลขคี่ทางขวาจากคานฝั่งไกลของทุ่นกลาง ชุดที่หนึ่งไปยังคานฝั่ง
ใกล้ของทุ่นแรกแพชุดที่สองจากนั้นเติมตงพื้นจนเต็ม
3.5.4 ประกอบทอดยื่น 21 ฟุต 8 นิ้ว โดยวางคานต่อตงพื้นบนฝั่งจำนวน 3 คานให้
คานที่สองห่างจากคานแรก 6 ฟุต 8 นิ้ว และคานที่สามห่างจากคานที่สอง 8 ฟุต 4 นิ้ว จากนั้นต่อตงมูล
ฐานยึดคานทั้งสามโดยเริ่มจากช่อง 7 คานแรก ช่อง 8 คานตัวที่สองทางซ้าย และช่อง 8 คานแรกช่อง 7
คานตัวที่สอง ทางขวา จากนั้นยกไปต่อกับแพแล้วเติมตงพื้นจนเต็ม และประกอบลาดแพ
3.5.5 หมุนแพออกไปให้แพชุดชุดที่สองเข้าหาฝั่ง แล้วทำการประกอบทอดยื่น และ
ลาดแพ เช่นเดียวกันกับที่ได้ปฏิบัติมาแล้ว

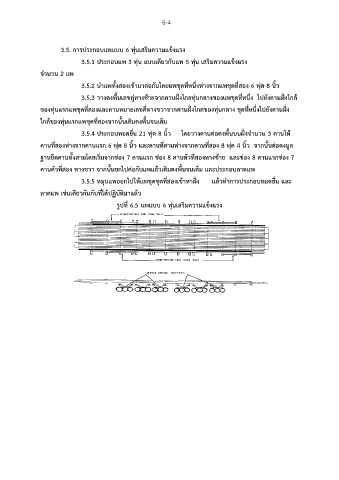

รูปที่ 6.5 แพแบบ 6 ทุ่นเสริมความแข็งแรง
