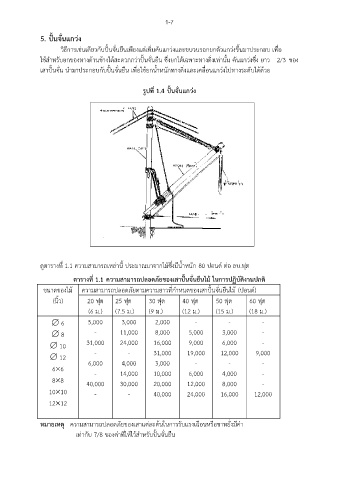

1-7

5. ปั้นจั่นแกว่ง

วิธีการเช่นเดียวกับปั้นจั่นยืนเพียงแต่เพิ่มคันแกว่งและขบวนรอกยกตัวแกว่งขึ้นมาประกอบ เพื่อ
ใช้ส าหรับยกของทางด้านข้างได้สะดวกกว่าปั้นจั่นยืน ซึ่งยกได้เฉพาะทางดิ่งเท่านั้น คันแกว่งซึ่ง ยาว 2/3 ของ
เสาปั้นจั่น น ามาประกอบกับปั้นจั่นยืน เพื่อใช้ยกน้ าหนักทางดิ่งและเคลื่อนแกว่งไปทางระดับได้ด้วย

รูปที่ 1.4 ปั้นจั่นแกว่ง

ดูตารางที่ 1.1 ความสามารถเหล่านี้ ประมาณมาจากไม้ซึ่งมีน้ าหนัก 80 ปอนด์ ต่อ ลบ.ฟุต

ี่
ตารางท 1.1 ความสามารถปลอดภัยของเสาปั้นจั่นยืนไม้ ในการปฏิบัติงานปกติ
ขนาดของไม้ ความสามารถปลอดภัยตามความยาวที่ก าหนดของเสาปั้นจั่นยืนไม้ (ปอนด์)

(นิ้ว) 20 ฟุต 25 ฟุต 30 ฟุต 40 ฟุต 50 ฟุต 60 ฟุต
(6 ม.) (7.5 ม.) (9 ม.) (12 ม.) (15 ม.) (18 ม.)

 6 5,000 3,000 2,000 - - -
 8 - 11,000 8,000 5,000 3,000 -

 10 31,000 24,000 16,000 9,000 6,000 -
-
-
 12 6,000 4,000 31,000 19,000 12,000 9,000
-
3,000
-
-
66 - 14,000 10,000 6,000 4,000 -
88 40,000 30,000 20,000 12,000 8,000 -
1010 - - 40,000 24,000 16,000 12,000
1212

หมายเหตุ ความสามารถปลอดภัยของเสาแต่ละต้นในการรับแรงเฉือนหรือขาหยั่งมีค่า
เท่ากับ 7/8 ของค่าที่ให้ไว้ส าหรับปั้นจั่นยืน
