บทท 3
ี่
รอก และขบวนรอก

1. รอก
เป็นส่วนประกอบที่ส้าคัญในการผ่อนแรง หรือให้ได้เปรียบในการยกน้้าหนัก และใช้ส้าหรับการเปลี่ยน
ทิศทางของแรงดึง โดยมีส่วนประกอบ และการเรียกชื่อดังนี้.-

1.1 ส่วนประกอบของรอก

- โครงรอก เป็นเครื่องรองรับ
- เพลารอก เป็นแกนให้ล้อรอกหมุนรอบเพลา
- ล้อรอก เป็นตัวหมุนรอบเพลา
- ขอรอก ซึ่งเป็นตัวส้าหรับเกี่ยวโยงน้้าหนักธรรมดาจะออกแบบให้หมุนได้รอบตัวของมันเอง

- ห่วงรอก เป็นส่วนส้าหรับยึดปลายเชือกในขบวนรอก

1.2 การเรียกชื่อรอก
1.2.1 เรียกตามจ านวนล้อรอก ซึ่งรอกตัวหนึ่ง ๆ อาจจะมีล้อรอก 1,2 หรือ 3 ตัว เราอาจเรียก
ตามจ้านวนล้อรอกที่มีอยู่ เช่น รอกเดี่ยว , รอกคู่, หรือรอก 2 ตา รอก 3 ตา, รอกบานพับ ซึ่งเรียกตามลักษณะ
รูปร่างที่ใช้เปลี่ยนทางดึง และประกอบเข้ากับสายเชือกที่ไม่ต้องร้อยปลายเชือกเข้าในล้อรอก คงเปิด บานพับ แล้ว

สอดเชือกเข้าไปได้เลย
1.2.2 เรียกตามลักษณะการใช้งาน เช่น
- รอกเป็น หมายถึงรอกที่เคลื่อนที่ติดตามไปกับน้้าหนัก

- รอกตาย หมายถึงรอกซึ่งผูกติดหรือแขวนไว้กับวัตถุและอยู่กับที่
หรืออาจเคลื่อนที่ไปกับวัสดุที่ผูกติดไว้เคลื่อนที่เช่น รอกที่ผูกติดกับปลายคันแกว่งของปั้นจั่นแกว่ง
- รอกเปลี่ยนทางดึง หมายถึงรอกบานพับที่ผูกติดโคนเข้าเครื่องยกของหนัก
- รอกเดิน หมายถึงรอกบานพับที่ใช้ เดินบนสายส่งข้าม เพื่อเลื่อนน้้าหนักของที่
จะ

ส่งข้าม
1.2.3 เรียกตามขนาดความยาวของโครงรอก ปกติจะวัดจาก สลักยึดโครงรอกตัวบน
ถึงสลักยึดโครงรอกตัวล่างตามรูป

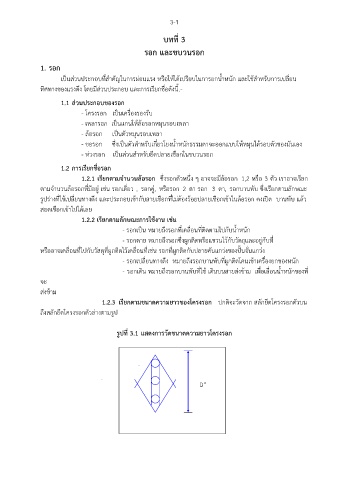

รูปที่ 3.1 แสดงการวัดขนาดความยาวโครงรอก

D”
