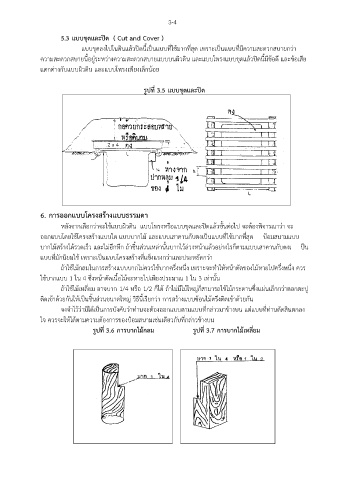

5.3 แบบขุดและปิด ( Cut and Cover )
แบบขุดลงไปในดินแล้วปิดนี้เป็นแบบที่ใช้มากที่สุด เพราะเป็นแบบที่มีความสะดวกสบายกว่า
ความสะดวกสบายนี้อยู่ระหว่างความสะดวกสบายแบบบนผิวดิน และแบบโพรงแบบขุดแล้วปิดนี้มีข้อดี และข้อเสีย
แตกต่างกับแบบผิวดิน และแบบโพรงเพียงเล็กน้อย
รูปที่ 3.5 แบบขุดและปิด
6. การออกแบบโครงสร้างแบบธรรมดา
หลังจากเลือกว่าจะใช้แบบผิวดิน แบบโพรงหรือแบบขุดและปิดแล้วขั้นต่อไป จะต้องพิจารณาว่า จะ
ออกแบบโดยใช้โครงสร้างแบบใด แบบบากไม้ และแบบเสาคานกับตงเป็นแบบที่ใช้มากที่สุด ป้อมสนามแบบ
บากไม้สร้างได้รวดเร็ว และไม่อึกทึก ถ้าชิ้นส่วนเหล่านั้นบากไว้ล่วงหน้าแล้วอย่างไรก็ตามแบบเสาคานกับตงเ ป็น
แบบที่มักนิยมใช้ เพราะเป็นแบบโครงสร้างที่แข็งแรงกว่าและประหยัดกว่า
ถ้าใช้ไม้กลมในการสร้างแบบบากไม่ควรใช้บากครึ่งหนึ่ง เพราะจะท าให้หน้าตัดของไม้หายไปครึ่งหนึ่ง ควร
ใช้บากแบบ 1 ใน 4 ซึ่งหน้าตัดเนื้อไม้จะหายไปเพียงประมาณ 1 ใน 3 เท่านั้น
ถ้าใช้ไม้เหลี่ยม อาจบาก 1/4 หรือ 1/2 ก็ได้ ถ้าไม่มีไม้ใหญ่ก็สามารถใช้ไม้กระดานซึ่งแผ่นเล็กกว่าตอกตะปู
ติดเข้าด้วยกันให้เป็นชิ้นส่วนขนาดใหญ่ วิธีนี้เรียกว่า การสร้างแบบซ้อนไม้ตรึงติดเข้าด้วยกัน
จงจ าไว้ว่ามิได้เป็นการบังคับว่าท่านจะต้องออกแบบตามแบบที่กล่าวมาข้างบน แต่แบบที่ท่านตัดสินตกลง
ใจ ควรจะให้ได้ตามความต้องการของป้อมสนามเช่นเดียวกับที่กล่าวข้างบน
รูปที่ 3.6 การบากไม้กลม รูปที่ 3.7 การบากไม้เหลี่ยม
