2.2.4.4 การคิดจ านวนดินตัดและถม

ให้ดูตารางที่ 23 ในรูปที่ 2.4 ซึ่งมีเส้นคอนทัวร์ผ่านมุมของตาราง จึงประมาณระดับที่ถ่ายไว้
ตามมุมได้ 168.2’, 162.5’, 171.0’ และ 164.7’ โดยน าค่าทั้ง 4 มารวมกันแล้วหารด้วย 4 เพื่อเฉลี่ย

ระดับของตารางนี้ 666.4 = 166.6’ (หรือ 166.6 ฟุต)
4

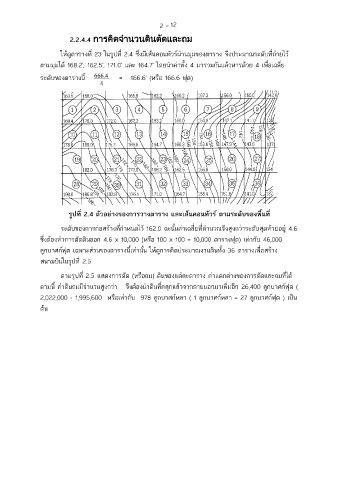

รูปที่ 2.4 ตัวอย่างของการวางตาราง และเส้นคอนทัวร์ ตามระดับของพื้นที่

ระดับของการก่อสร้างที่ก าหนดไว้ 162.0 ฉะนั้นค่าเฉลี่ยที่ค านวณจึงสูงกว่าระดับสุดท้ายอยู่ 4.6
ซึ่งต้องท าการตัดดินออก 4.6 x 10,000 (หรือ 100 x 100 = 10,000 ตารางฟุต) เท่ากับ 46,000

ี้
ลูกบาศก์ฟุต เฉพาะส่วนของตารางนเท่านั้น ให้ดูการคิดประมาณงานดินทั้ง 36 ตารางเพื่อสร้าง
สนามบินในรูปที่ 2.5

ตามรูปที่ 2.5 แสดงการตัด (หรือถม) ดินของแต่ละตาราง ค่าแตกต่างของการตัดและถมที่ได้

ตามนี้ ค่าดินถมมีจ านวนสูงกว่า จึงต้องน าดินที่คลุกแล้วจากภายนอกมาเพิ่มอีก 26,400 ลูกบาศก์ฟุต (
2,022,000 - 1,995,600 หรือเท่ากับ 978 ลูกบาศก์หลา ( 1 ลูกบาศก์หลา = 27 ลูกบาศก์ฟุต ) เป็น
ต้น
