8-11

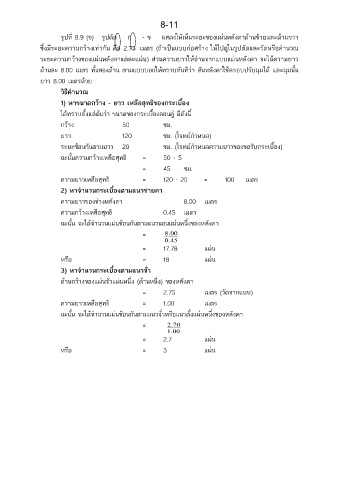

รูปที่ 8.9 (ข) รูปตัด ก - ข แสดงให้เห็นระยะของแผ่นหลังคาด้านซายและด้านขวา
้
ึ่
้
ซงมีระยะความกว้างเท่ากัน คือ 2.75 เมตร (ถาเป็นแบบก่อสร้าง ให้ไปดูในรูปตัดและวัดหรือค านวณ
ระยะความกว้างของแผ่นหลังคาแต่ละแผ่น) สวนความยาวให้อานจากแบบแผ่นหลังคา จะได้ความยาว
่
่
ั้
ด้านละ 8.00 เมตร ทั้งสองด้าน ตามแบบบอกให้ทราบทันทีว่า สันหลังคาใช้ครอบปรับมุมได้ และมุมนน
ยาว 8.00 เมตรด้วย
วิธีค านวณ

1) หาขนาดกว้าง - ยาว เหลือสุทธิของกระเบื้อง
ได้ทราบตั้งแต่ต้นว่า ขนาดของกระเบื้องลอนคู่ มีดังน
ี้
กว้าง 50 ซม.

ยาว 120 ซม. (โจทย์ก าหนด)
ระยะซ้อนกันตามยาว 20 ซม. (โจทย์ก าหนดความยาวของขอรับกระเบื้อง)

ฉะนั้นความกว้างเหลือสุทธิ = 50 - 5
= 45 ซม.
ความยาวเหลือสุทธิ = 120 - 20 = 100 เมตร

2) หาจ านวนกระเบื้องตามแนวชายคา
ความยาวของช่วงหลังคา 8.00 เมตร

ความกว้างเหลือสุทธิ 0.45 เมตร
ฉะนั้น จะได้จ านวนแผ่นซ้อนกันตามแนวนอนแผ่นหนึ่งของหลังคา
= . 8 00
. 0 45
= 17.78 แผ่น

หรือ = 18 แผ่น
3) หาจ านวนกระเบื้องตามแนวจั่ว

ด้านกว้างของแผ่นจั่วแผ่นหนึ่ง (ด้านหนึ่ง) ของหลังคา
= 2.75 เมตร (วัดจากแบบ)
ความยาวเหลือสุทธิ = 1.00 เมตร

ฉะนั้น จะได้จ านวนแผ่นซ้อนกันตามแนวจั่วหรือแนวตั้งแผ่นหนึ่งของหลังคา
= .2 70
. 1 00
= 2.7 แผ่น

หรือ = 3 แผ่น
