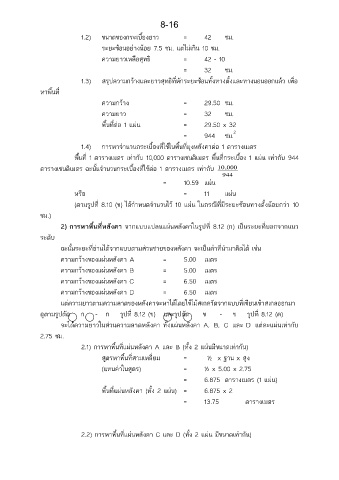

Page 263 - การประมาณการก่อสร้าง

8-16

1.2) ขนาดของกระเบื้องยาว = 42 ซม.

ระยะซ้อนอย่างน้อย 7.5 ซม. แต่ไม่เกิน 10 ซม.
ความยาวเหลือสุทธิ = 42 - 10
= 32 ซม.

1.3) สรุปความกว้างและยาวสุทธิที่หักระยะซ้อนทั้งทางตั้งและทางนอนออกแล้ว เพื่อ
หาพื้นที่

ความกว้าง = 29.50 ซม.
ความยาว = 32 ซม.
พื้นที่ต่อ 1 แผ่น = 29.50 x 32
2
= 944 ซม.
1.4) การหาจ านวนกระเบื้องที่ใช้ในพื้นที่มุงหลังคาต่อ 1 ตารางเมตร

พื้นที่ 1 ตารางเมตร เท่ากับ 10,000 ตารางเซนติเมตร พื้นที่กระเบื้อง 1 แผ่น เท่ากับ 944
ตารางเซนติเมตร ฉะนั้นจ านวนกระเบื้องที่ใช้ต่อ 1 ตารางเมตร เท่ากับ 10 , 000
944
= 10.59 แผ่น
หรือ = 11 แผ่น

(ตามรูปที่ 8.10 (ข) ได้ก าหนดจ านวนไว้ 10 แผ่น ในกรณีที่มีระยะซอนทางตั้งนอยกว่า 10
้
้
ซม.)
2) การหาพนที่หลังคา จากแบบแปลนแผ่นหลังคาในรูปที่ 8.12 (ก) เป็นระยะที่บอกจากแนว
ื้
ระดับ
ฉะนั้นระยะที่อ่านได้จากแบบตามส่วนชายของหลังคา จะเป็นค่าที่น ามาคิดได้ เช่น

ความกว้างของแผ่นหลังคา A = 5.00 เมตร
ความกว้างของแผ่นหลังคา B = 5.00 เมตร
ความกว้างของแผ่นหลังคา C = 6.50 เมตร

ความกว้างของแผ่นหลังคา D = 6.50 เมตร
แต่ความยาวตามความลาดของหลังคาจะหาได้โดยใช้ไม้สเกลวัดจากแบบที่เขียนเข้าสเกลออกมา

ดูตามรูปตัด ก - ก รูปที่ 8.12 (ข) และรูปตัด ข - ข รูปที่ 8.12 (ค)
จะได้ความยาวในสวนความลาดหลังคา ทั้งแผ่นหลังคา A, B, C และ D แต่ละแผ่นเท่ากับ
่
2.75 ซม.
2.1) การหาพื้นที่แผ่นหลังคา A และ B (ทั้ง 2 แผ่นมีขนาดเท่ากัน)
ื้
สูตรหาพนที่สามเหลี่ยม = ½ x ฐาน x สูง
(แทนค่าในสูตร) = ½ x 5.00 x 2.75
= 6.875 ตารางเมตร (1 แผ่น)

พื้นที่แผ่นหลังคา (ทั้ง 2 แผ่น) = 6.875 x 2
= 13.75 ตารางเมตร

2.2) การหาพื้นที่แผ่นหลังคา C และ D (ทั้ง 2 แผ่น มีขนาดเท่ากัน)
