8.1.2 การซ้อนกันของกระเบื้อง

้
ุ
ื่
การซอนกันของกระเบื้องทั้งทางกว้างและทางยาว ท าให้ทราบระยะเหลือสทธิเพอนามาคิด
จ านวนกระเบื้องที่ใช้ในหลังคาชุดนั้น ๆ ตามรูปที่ 8.3 แสดงการซ้อนกันทางความกว้างของกระเบื้องแผ่น
ิ

ลอนชนดต่าง ๆ สาหรับรูปที่ 8.3 (ก) เป็นการซอนกันของกระเบื้องลอนคู่ จากรูปจะแสดงความกว้าง
้
้
ของแผ่น 50 ซม. ตอนข้างของแผ่นมีระยะซอนกัน 5 ซม. (เมื่อมีการมุงจากซายไปทางขวา แผ่นขวาจะ
้
้
ุ
ซอนทับแผ่นซายในด้านซายด้วยระยะ 5 ซม.) จะเหลือความกว้างสทธิ 45 ซม. และแสดงอปกรณ์ยึด
้
ุ
้
กระเบื้องชนดตะปูเกลียว โดยยึดที่สวนหลังลอนตอนกลาง การซอนชนดนเรียกว่า ซอนครึ่งลอน รูปที่
้
ี้
้
ิ
ิ
่
8.3 (ข) เป็นการซ้อนกันของกระเบื้องลูกฟูกลอนเล็ก ตามรูปจะเห็นระยะความกว้างของแผ่น 54 ซม. แต่
ั
เมื่อซ้อนกัน 1 ½ ลอน ระยะ 9 ซม. จะเหลือความกว้างสทธิ 45 ซม. ให้สงเกตการยึดแผ่นติดกับแป
ุ
ู
ด้วยตะปูเกลียวในสวนลอนต่อกับปลายแผ่นล่าง รูปที่ 8.3 (ค) เป็นการซอนกันของกระเบื้อง ลูกฟก
่
้
ลอนใหญ่ จากรูป ความกว้างของกระเบื้อง 102 ซม. ซ้อนกัน ½ ลอน ระยะ 7 ซม. จะเหลือความกว้าง
สุทธิ 95 ซม. การยึดกระเบื้องใช้ตะปูเกลียวในส่วนของลอนถัดไป

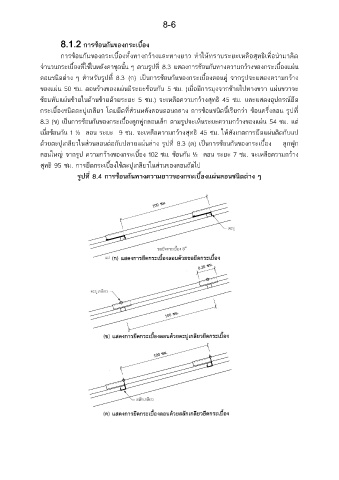

รูปที่ 8.4 การซ้อนกันทางความยาวของกระเบื้องแผ่นลอนชนิดต่าง ๆ
