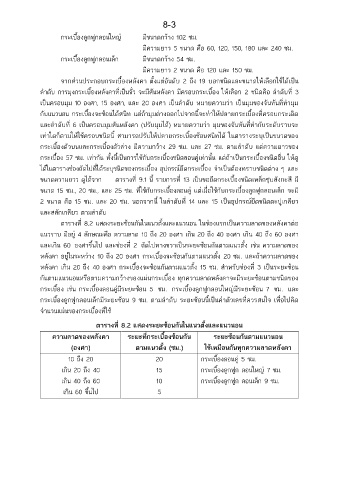

8-3

กระเบื้องลูกฟูกลอนใหญ่ มีขนาดกว้าง 102 ซม.

มีความยาว 5 ขนาด คือ 60, 120, 150, 180 และ 240 ซม.
กระเบื้องลูกฟูกลอนเล็ก มีขนาดกว้าง 54 ซม.
มีความยาว 2 ขนาด คือ 120 และ 150 ซม.

ึ
ิ
่
ั
จากสวนประกอบกระเบื้องหลังคา ตั้งแต่อนดับ 2 ถง 19 บอกชนดและขนาดให้เลือกใช้ได้เป็น
ล าดับ การมุงกระเบื้องหลังคาที่เป็นจั่ว จะมีสันหลังคา มีครอบกระเบื้อง ให้เลือก 2 ชนดคือ ล าดับที่ 3
ิ
เป็นครอบมุม 10 องศา, 15 องศา, และ 20 องศา เป็นล าดับ หมายความว่า เป็นมุมของจันทันที่ท ามุม
ิ
้
ี้
กับแนวนอน กระเบื้องจะซอนได้สนท แต่ถามุมต่างออกไปจากนจะท าให้ปลายกระเบื้องที่ครอบกระเดิด
้
ั
และล าดับที่ 6 เป็นครอบมุมสนหลังคา (ปรับมุมได้) หมายความว่า มุมของจันทันที่ท ากับระดับราบจะ
ิ
้
ิ
ี้
เท่าใดก็ตามให้ใช้ครอบชนดน สามารถปรับให้ปลายกระเบื้องซอนสนทได้ ในตารางระบุเป็นขนาดของ
กระเบื้องตัวบนและกระเบื้องตัวล่าง มีความกว้าง 29 ซม. และ 27 ซม. ตามล าดับ แต่ความยาวของ
กระเบื้อง 57 ซม. เท่ากัน ทั้งนี้เป็นการใช้กับกระเบื้องชนิดลอนคู่เท่านน แต่ถาเป็นกระเบื้องชนดอน ให้ดู
ิ
ื่
ั้
้
ิ
ได้ในตารางช่องถัดไปที่ได้ระบุชนิดของกระเบื้อง อุปกรณ์ยึดกระเบื้อง จ าเป็นต้องทราบชนดต่าง ๆ และ
ขนาดความยาว ดูได้จาก ตารางที่ 9.1 นี้ รายการที่ 13 เป็นขอยึดกระเบื้องชนดเหล็กซบสงกะส มี
ิ
ุ
ี
ั
ู
ขนาด 15 ซม., 20 ซม., และ 25 ซม. ที่ใช้กับกระเบื้องลอนคู่ แต่เมื่อใช้กับกระเบื้องลูกฟกลอนเล็ก จะมี
ุ
ี้
2 ขนาด คือ 15 ซม. และ 20 ซม. นอกจากน ในล าดับที่ 14 และ 15 เป็นอปกรณ์ยึดชนดตะปูเกลียว
ิ
และสลักเกลียว ตามล าดับ
ตารางที่ 8.2 แสดงระยะซ้อนกันในแนวตั้งและแนวนอน ในช่องแรกเป็นความลาดของหลังคาต่อ
ึ
แนวราบ มีอยู่ 4 ลักษณะคือ ความลาด 10 ถึง 20 องศา เกิน 20 ถึง 40 องศา เกิน 40 ถง 60 องศา
และเกิน 60 องศาขึ้นไป และช่องที่ 2 ถดไปทางขวาเป็นระยะซอนกันตามแนวตั้ง เช่น ความลาดของ
้
ั
หลังคา อยู่ในระหว่าง 10 ถง 20 องศา กระเบื้องจะซอนกันตามแนวตั้ง 20 ซม. และถาความลาดของ
ึ
้
้
หลังคา เกิน 20 ถง 40 องศา กระเบื้องจะซอนกันตามแนวตั้ง 15 ซม. สาหรับช่องที่ 3 เป็นระยะซอน

้
ึ
้
ิ
กันตามแนวนอนหรือตามความกว้างของแผ่นกระเบื้อง ทุกความลาดหลังคาจะมีระยะซอนตามชนดของ
้
้
้
ู
กระเบื้อง เช่น กระเบื้องลอนคู่มีระยะซอน 5 ซม. กระเบื้องลูกฟกลอนใหญ่มีระยะซอน 7 ซม. และ
ู
้
ื่
้
กระเบื้องลูกฟกลอนเล็กมีระยะซอน 9 ซม. ตามล าดับ ระยะซอนนเป็นค่าตัวเลขที่ควรสนใจ เพอไปคิด
ี้
จ านวนแผ่นของกระเบื้องที่ใช้
ตารางที่ 8.2 แสดงระยะซ้อนกันในแนวตั้งและแนวนอน
ความลาดของหลังคา ระยะที่กระเบื้องซ้อนกัน ระยะซ้อนกันตามแนวนอน
(องศา) ตามแนวตั้ง (ซม.) ใช้เหมือนกันทุกความลาดหลังคา
10 ถึง 20 20 กระเบื้องลอนคู่ 5 ซม.
เกิน 20 ถึง 40 15 กระเบื้องลูกฟูก ลอนใหญ่ 7 ซม.
เกิน 40 ถึง 60 10 กระเบื้องลูกฟูก ลอนเล็ก 9 ซม.
เกิน 60 ขึ้นไป 5
