2-11
2.4 ส่วนหลังคา
ส่วนหลังคาอาคารไม้จะท้าหน้าที่ ป้องกันฝน และแดด ลักษณะของอาคารจะมีลักษณะเป็นทรง
จั่ว ซึ่งจะมี “อก” ตรงกลาง หรือเป็นทรงลาดด้านเดียวก็ได้ โดยปกติอาคารจะมีส่วนหลังคายื่นออกจาก
แนวผนังของอาคารอีกประมาณ เรียกว่า “ชายคา”
องค์ประกอบของหลังคา จะประกอบด้วย โครงหลังคา และวัสดุมุง

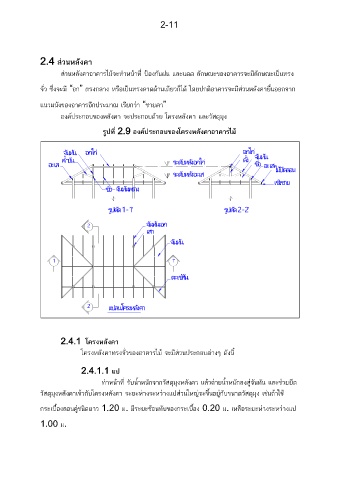

รูปที่ 2.9 องค์ประกอบของโครงหลังคาอาคารไม้
จันทัน อกไก่ อกไก่
้
่
อะเส ค ายัน ระดับหลังอกไก่ ดัง ้ จันทัน ไม้ปดลอน
ขือ
อะเส
ิ
ระดับหลังอะเส เชิงชาย
่
ขือ จันทันพราง
รูปตัด 1 - 1' รูปตัด 2 - 2'
2 จันทันเอก
เสา
จันทัน
1 1'
ตะเข้สัน
2' แปลนโครงหลังคา
2.4.1 โครงหลังคา
โครงหลังคาทรงจั่วของอาคารไม้ จะมีส่วนประกอบต่างๆ ดังนี้
2.4.1.1 แป
ท้าหน้าที่ รับน้้าหนักจากวัสดุมุงหลังคา แล้วถ่ายน้้าหนักลงสู่จันทัน และช่วยยึด
วัสดุมุงหลังคาเข้ากับโครงหลังคา ระยะห่างระหว่างแปส่วนใหญ่จะขึ้นอยู่กับขนาดวัสดุมุง เช่นถ้าใช้
กระเบื้องลอนคู่ชนิดยาว 1.20 ม. มีระยะซ้อนทับของกระเบื้อง 0.20 ม. เหลือระยะห่างระหว่างแป
1.00 ม.
