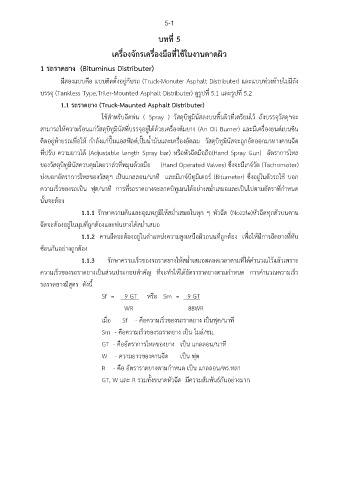

Page 80 - การดาดผิว

5-1

บทที่ 5

เครื่องจักรเครื่องมือที่ใช้ในงานดาดผิว

1 รถราดยาง (Bituminus Distributer)

มีสองแบบคือ แบบติดตั้งอยู่กับรถ (Truck-Monuter Asphalt Distributer) และแบบพ่วงท้ายไม่มถัง
ี
บรรจุ (Tankless Type,Triler-Mounted Asphalt Distributer) ดูรูปที่ 5.1 และรูปที่ 5.2

1.1 รถราดยาง (Truck-Maunted Asphalt Distributer)
ใช้สำหรับฉีดพ่น ( Spray ) วัสดุบิทูมินัสลงบนพื้นผิวที่เตรียมไว้ ถังบรรจุวัสดุฯจะ

สามารถให้ความร้อนแก่วัสดุบิทูมินัสที่บรรจุอยู่ได้ด้วยเครื่องต้มยาง (An Oil Burner) และมีเครื่องยนต์เบนซิน

ื่
ติดอยู่ท้ายรถเพอให้ กำลังแก่ปั๊มแอสฟัลต์,ปั๊มน้ำมันและเครื่องอัดลม วัสดุบิทูมินัสจะถูกอัดออกมาทางคานฉีด
ที่ปรับ ความยาวได้ (Adjustable length Spray bar) หรือหัวฉีดมือถือ(Hand Spray Gun) อัตราการไหล

ของวัสดุบิทูมินัสควบคุมโดยวาล์วที่หมุนด้วยมือ (Hand Operated Valves) ซึ่งจะมีเกจ์วัด (Tachomoter)

บ่งบอกอัตราการไหลของวัสดุฯ เป็นแกลลอน/นาที และมเกจ์บิทูมิเตอร์ (Bitumeter) ซึ่งอยู่ในตัวรถใช้ บอก
ี
ความเร็วของรถเป็น ฟุต/นาที การที่รถราดยางจะลาดบิทูเมนได้อย่างสม่ำเสมอและเป็นไปตามอัตราที่กำหนด

นั้นจะต้อง
ุ
1.1.1 รักษาความดันและอณหภูมิให้สม่ำเสมอในทุก ๆ หัวฉีด (Nozzle)หัวฉีดทุกตัวบนคาน
ฉีดจะต้องอยู่ในมุมที่ถกต้องและพ่นยางได้สม่ำเสมอ
ู
1.1.2 คานฉีดจะต้องอยู่ในตำแหน่งความสูงเหนือผิวถนนที่ถูกต้อง เพอให้มีการฉีดยางที่ทับ
ื่
ซ้อนกันอย่างถูกต้อง

1.1.3 รักษาความเร็วของรถราดยางให้สม่ำเสมอตลอดเวลาตามที่ได้คำนวณไว้แล้วเพราะ
ความเร็วของรถราดยางเป็นส่วนประกอบสำคัญ ที่จะทำให้ได้อัตราราดยางตามกำหนด การคำนวณความเร็ว

รถราดยางมีสูตร ดังนี้

Sf = 9 GT หรือ Sm = 9 GT
WR 88WR

เมื่อ Sf - คือความเร็วของรถราดยาง เป็นฟุต/นาที

Sm - คือความเร็วของรถราดยาง เป็น ไมล์/ชม.
GT - คืออัตราการไหลของยาง เป็น แกลลอน/นาที

W - ความยาวของคานฉีด เป็น ฟุต

R - คือ อัตราราดยางตามกำหนด เป็น แกลลอน/ตร.หลา
GT, W และ R รวมทั้งขนาดหัวฉีด มีความสัมพันธ์กันอย่างมาก
