Page 49 - การดาดผิว

4 -18

กรณี 3. เมื่อวัสดุผสมมีประมาณวัสดุบิทูมินัสมากเกินไป วัสดุจะความลาดมากกว่า

ปกติ และจะเลื่อนไหลลงมาที่ฐาน จะเห็นวัสดุบิทูมินัสเยิ้มผิดปกติ ที่จะทราบว่าวัสดุผสมอยู่ในลักษณะ
พอเหมาะ ทดสอบโดยลองปั้นวัสดุผสมเป็นลูกกลมด้วยมือทั้งสองข้าง ถ้าปั้นได้โดยง่ายและลูกกลมนั้นคงรูปอยู่

ได้เมื่อปล่อยมือ แสดงว่าวัสดุผสมนั้นใช้ได้

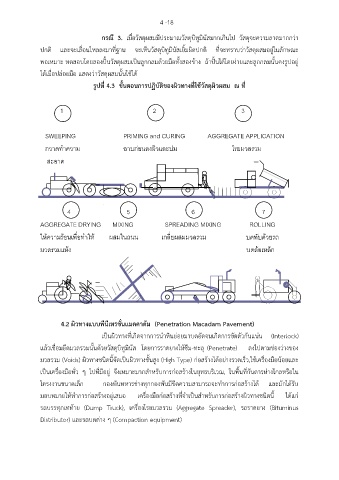

รูปที่ 4.3 ขั้นตอนการปฏิบัติของผิวทางที่ใช้วัสดุผิวผสม ณ ที่

1 2 3

SWEEPING PRIMING and CURING AGGREGATE APPLICATION

กวาดท าความ ฉาบก่อนลงผิวและบ่ม โรยมวลรวม

สะอาด

4 5 6 7

AGGREGATE DRYING MIXING SPREADING MIXING ROLLING

ให้ความร้อนเพือท าให้ ผสมในถนน เกลี่ยผสมมวลรวม บดทับด้วยรถ
่
มวลรวมแห้ง บดล้อเหล็ก

4.2 ผิวทางแบบพีนีเทรชั่นแมคคาดัม (Penetration Macadam Pavement)
เป็นผิวทางที่เกิดจากการนำหินย่อยมาบดอัดจนเกิดการขัดตัวกันแน่น (Interlock)

แล้วเชื่อมยึดมวลรวมนั้นด้วยวัสดุบิทูมินัส โดยการราดยางให้ซึม-ทะลุ (Penetrate) ลงไปตามช่องว่างของ

มวลรวม (Voids) ผิวทางชนิดนี้จัดเป็นผิวทางชั้นสูง (High Type) ก่อสร้างได้อย่างรวดเร็ว,ใช้เครื่องมือน้อยและ
่
เป็นเครื่องมือทั่ว ๆ ไปที่มีอยู่ จึงเหมาะมากสำหรับการกอสร้างในยุทธบริเวณ, ในพื้นที่กันดารห่างไกลหรือใน
่
ั
โครงงานขนาดเล็ก กองพันทหารช่างทุกกองพันมีขีดความสามารถจะทำการกอสร้างได้ และมกได้รับ
่
มอบหมายให้ทำการกอสร้างอยู่เสมอ เครื่องมือก่อสร้างที่จำเป็นสำหรับการกอสร้างผิวทางชนิดนี้ ได้แก ่
่
รถบรรทุกเทท้าย (Dump Truck), เครื่องโรยมวลรวม (Aggregate Spreader), รถราดยาง (Bituminus
Distributor) และรถบดต่าง ๆ (Compaction equipment)
