1-9

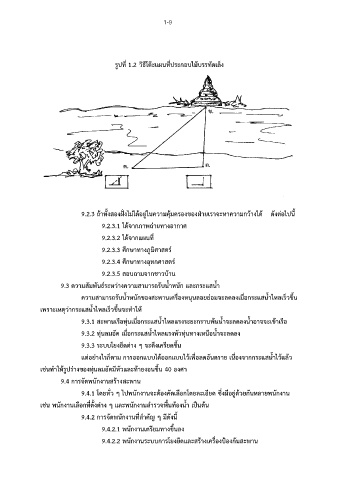

รูปที่ 1.2 วิธีโต๊ะแผนที่ประกอบไม้บรรทัดเล็ง
9.2.3 ถ้าทั้งสองฝั่งไม่ได้อยู่ในความคุ้มครองของฝ่ายเราจะหาความกว้างได้ ดังต่อไปนี้
9.2.3.1 ได้จากภาพถ่ายทางอากาศ
9.2.3.2 ได้จากแผนที่
9.2.3.3 ศึกษาทางภูมิศาสตร์
9.2.3.4 ศึกษาทางอุทกศาสตร์
9.2.3.5 สอบถามจากชาวบ้าน
9.3 ความสัมพันธ์ระหว่างความสามารถรับน้ำหนัก และกระแสน้ำ
ื่
่
ความสามารถรับน้ำหนักของสะพานเครื่องหนุนลอยยอมจะลดลงเมอกระแสน้ำไหลเร็วขึ้น
เพราะเหตุว่ากระแสน้ำไหลเร็วขึ้นจะทำให้
9.3.1 สะพานเรือทุ่นเมื่อกระแสน้ำไหลแรงระยะกราบพ้นน้ำจะลดลงน้ำอาจจะเข้าเรือ
ื่
ั
9.3.2 ทุ่นลมอด เมอกระแสน้ำไหลแรงหัวทุ่นทางเหนือน้ำจะลดลง
9.3.3 ระบบโยงยึดต่าง ๆ จะตึงเครียดขึ้น
แต่อย่างไรก็ตาม การออกแบบได้ออกแบบไว้เพื่อลดอันตราย เนื่องจากกระแสน้ำไว้แล้ว
ั
เช่นทำให้รูปร่างของทุ่นลมอดมีหวและท้ายงอนขึ้น 40 องศา
ั
9.4 การจัดพนักงานสร้างสะพาน
ี
9.4.1 โดยทั่ว ๆ ไปพนักงานจะต้องคัดเลือกโดยละเอียด ซึ่งมอยู่ด้วยกันหลายพนักงาน
เช่น พนักงานเลือกที่ตั้งต่าง ๆ และพนักงานสำรวจพื้นท้องน้ำ เป็นต้น
9.4.2 การจัดพนักงานที่สำคัญ ๆ มีดังนี้
9.4.2.1 พนักงานเตรียมทางขึ้นลง
9.4.2.2 พนักงานระบบการโยงยึดและสร้างเครื่องป้องกันสะพาน
