5-17

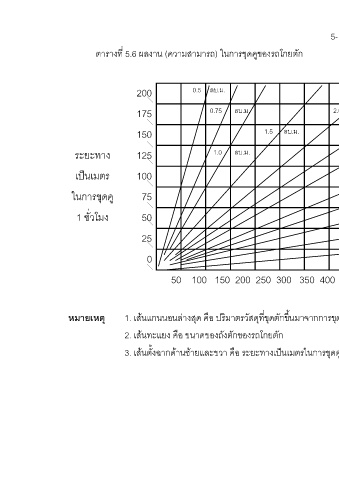

ตารางที่ 5.6 ผลงาน (ความสามารถ) ในการขุดคูของรถโกยตัก

200 0.5 ลบ.ม. 2.5 ลบ.ม. 200

175 0.75 ลบ.ม. 2.0 ลบ.ม. 175

150 1.5 ลบ.ม. 3.0 ลบ.ม. 150

ระยะทาง 125 1.0 ลบ.ม. 4.0 ลบ.ม. 125 ระยะทาง

เป็นเมตร 100 5.0 ลบ.ม. 100 เป็นเมตร

ในการขุดคู 75 7.5 ลบ.ม. 75 ในการขุดคู

1 ชั่วโมง 50 10 ลบ.ม. 50 1 ชั่วโมง

25 20.0 ลบ.ม. 25

0 0

50 100 150 200 250 300 350 400 450 500 550 600 650

หมายเหตุ 1. เส้นแกนนอนล่างสุด คือ ปริมาตรวัสดุที่ขุดตักขึ้นมาจากการขุดคูเป็น ลบ.เมตร ใน 1 ชั่วโมง

2. เส้นทะแยง คือ ขนาดของถังตักของรถโกยตัก
3. เส้นตั้งฉากด้านซ้ายและขวา คือ ระยะทางเป็นเมตรในการขุดคู ใน 1 ชั่วโมง
