8-21

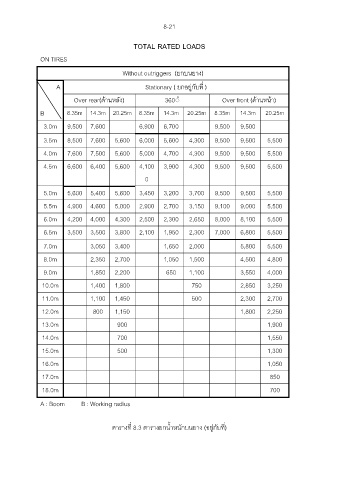

TOTAL RATED LOADS

ON TIRES

Without outriggers (ยกบนยาง)

A Stationary ( ยกอยู่กับที่ )

Over rear(ด้านหลัง) 360ํ Over front (ด้านหน้า)

B 8.35m 14.3m 20.25m 8.35m 14.3m 20.25m 8.35m 14.3m 20.25m
3.0m 9,500 7,600 6,900 6,700 9,500 9,500

3.5m 8,500 7,600 5,600 6,000 5,600 4,300 9,500 9,500 5,500
4.0m 7,600 7,500 5,600 5,000 4,700 4,300 9,500 9,500 5,500

4.5m 6,600 6,400 5,600 4,100 3,900 4,300 9,500 9,500 5,500

0

5.0m 5,600 5,400 5,600 3,450 3,200 3,700 9,500 9,500 5,500

5.5m 4,900 4,600 5,000 2,900 2,700 3,150 9,100 9,000 5,500

6.0m 4,200 4,000 4,300 2,500 2,300 2,650 8,000 8,100 5,500

6.5m 3,500 3,500 3,800 2,100 1,950 2,300 7,000 6,800 5,500

7.0m 3,050 3,400 1,650 2,000 5,800 5,500

8.0m 2,350 2,700 1,050 1,500 4,500 4,800
9.0m 1,850 2,200 650 1,100 3,550 4,000

10.0m 1,400 1,800 750 2,850 3,250

11.0m 1,100 1,450 500 2,300 2,700

12.0m 800 1,150 1,800 2,250

13.0m 900 1,900

14.0m 700 1,550

15.0m 500 1,300
16.0m 1,050

17.0m 850

18.0m 700

A : Boom B : Working radius

ตารางที่ 8.3 ตารางยกน ้าหนักบนยาง (อยู่กับที่)
