8-20

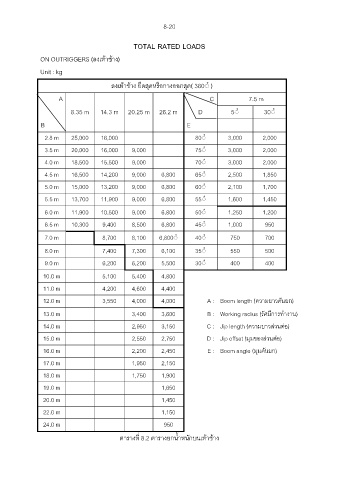

TOTAL RATED LOADS
ON OUTRIGGERS (ลงเท้าช้าง)
Unit : kg
ลงเท้าช้าง ยืดสุดหรือกางออกสุด( 360ํ )
A C 7.5 m
8.35 m 14.3 m 20.25 m 26.2 m D 5ํ 30ํ
B E
2.8 m 25,000 16,000 80ํ 3,000 2,000
3.5 m 20,000 16,000 9,000 75ํ 3,000 2,000
4.0 m 18,500 15,500 9,000 70ํ 3,000 2,000
4.5 m 16,500 14,200 9,000 6,800 65ํ 2,500 1,850
5.0 m 15,000 13,200 9,000 6,800 60ํ 2,100 1,700
5.5 m 13,700 11,900 9,000 6,800 55ํ 1,600 1,450
6.0 m 11,900 10,500 9,000 6,800 50ํ 1,250 1,200
6.5 m 10,300 9,400 8,500 6,800 45ํ 1,000 950
7.0 m 8,700 8,100 6,800ํ 40ํ 750 700
8.0 m 7,400 7,300 6,100 35ํ 550 500
9.0 m 6,200 6,200 5,500 30ํ 400 400
10.0 m 5,100 5,400 4,800
11.0 m 4,200 4,600 4,400
12.0 m 3,550 4,000 4,000 A : Boom length (ความยาวคันยก)
13.0 m 3,400 3,600 B : Working radius (รัศมีการท างาน)
14.0 m 2,950 3,150 C : Jip length (ความยาวส่วนต่อ)
15.0 m 2,550 2,750 D : Jip offset (มุมของส่วนต่อ)
16.0 m 2,200 2,450 E : Boom angle (มุมคันยก)
17.0 m 1,950 2,150
18.0 m 1,750 1,900
19.0 m 1,650
20.0 m 1,450
22.0 m 1,150
24.0 m 950
ตารางที่ 8.2 ตารางยกน ้าหนักบนเท้าช้าง
