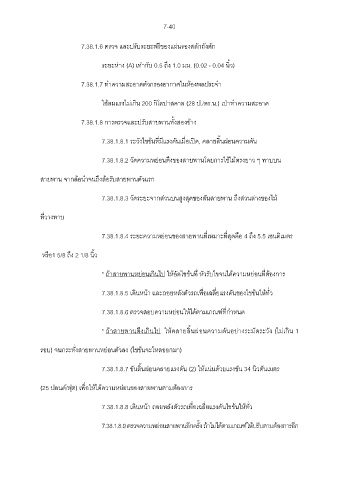

7-40



                              7.38.1.6 ตรวจ และปรับระยะฟรีของแผ่นรองสลักถังตัก


                                     ระยะห่าง (A) เท่ากับ 0.5 ถึง 1.0 มม. (0.02 - 0.04 นิ้ว)


                              7.38.1.7 ท าความสะอาดตัวกรองอากาศในห้องพลประจ า


                                     ใช้ลมแรงไม่เกิน 200 กิโลปาสคาล (28 ป./ตร.น.) เป่าท าความสะอาด



                              7.38.1.8 การตรวจและปรับสายพานทั้งสองข้าง


                                     7.38.1.8.1 ระวังไขข้นที่มีแรงดันเมื่อเปิด, คลายลิ้นผ่อนความดัน


                                     7.38.1.8.2 วัดความหย่อนตึงของสายพานโดยการใช้ไม้ตรงยาว ๆ ทาบบน


               สายพาน จากล้อน าจนถึงล้อรับสายพานตัวแรก


                                     7.38.1.8.3 วัดระยะจากส่วนบนสูงสุดของสันสายพาน ถึงส่วนล่างของไม้


               ที่วางทาบ


                                     7.38.1.8.4 ระยะความหย่อนของสายพานที่เหมาะที่สุดคือ 4 ถึง 5.5 เซนติเมตร



                หรือ1 5/8 ถึง 2 1/8 นิ้ว


                                     * ถ้าสายพานหย่อนเกินไป ให้อัดไขข้นที่ หัวรับไขจนได้ความหย่อนที่ต้องการ


                                     7.38.1.8.5 เดินหน้า และถอยหลังตัวรถเพื่อเฉลี่ยแรงดันของไขข้นให้ทั่ว


                                     7.38.1.8.6 ตรวจสอบความหย่อนให้ได้ตามเกณฑ์ที่ก าหนด


                                     * ถ้าสายพานตึงเกินไป  ให้คลายลิ้นผ่อนความดันอย่างระมัดระวัง (ไม่เกิน 1


               รอบ) จนกระทั่งสายพานหย่อนตัวลง (ไขข้นจะไหลออกมา)



                                     7.38.1.8.7 ขันลิ้นผ่อนคลายแรงดัน (2) ให้แน่นด้วยแรงขัน 34 นิวตันเมตร


               (25 ปอนด์/ฟุต) เพื่อให้ได้ความหย่อนของสายพานตามต้องการ


                                     7.38.1.8.8 เดินหน้า ถอยหลังตัวรถเพื่อเฉลี่ยแรงดันไขข้นให้ทั่ว


                                     7.38.1.8.9 ตรวจความหย่อนสายพานอีกครั้ง ถ้าไม่ได้ตามเกณฑ์ให้ปรับตามต้องการอีก
