Page 404 - วิชายุทโธปกรณ์สายช่าง ชั้นนายพัน

7-34

ล้อน ำ

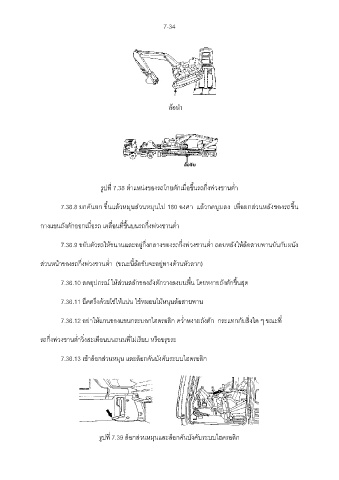

รูปที่ 7.38 ต าแหน่งของรถโกยตักเมื่อขึ้นรถกึ่งพ่วงชานต ่า

7.36.8 ยกคันยก ขึ้นแล้วหมุนส่วนหมุนไป 180 องศา แล้วกดบูมลง เพื่อยกส่วนหลังของรถขึ้น

กางแขนถังตักออกเมื่อรถ เคลื่อนที่ขึ้นบนรถกึ่งพ่วงชานต ่า

7.36.9 ขยับตัวรถให้ขนานและอยู่กึ่งกลางของรถกึ่งพ่วงชานต ่า ถอยหลังให้ล้อสายพานยันกับผนัง

ส่วนหน้าของรถกึ่งพ่วงชานต ่า (ขณะนี้ล้อขับจะอยู่ทางด้านหัวลาก)

7.36.10 ลดอุปกรณ์ ให้ส่วนสลักของถังตักวางลงบนพื้น โดยหงายถังตักขึ้นสุด

7.36.11 ยึดตรึงด้วยโซ่ให้แน่น ใช้หมอนไม้หนุนล้อสายพาน

7.36.12 อย่าให้แกนของแขนกระบอกไฮดรอลิก คว ่าหงายถังตัก กระแทกกับสิ่งใด ๆ ขณะที่

รถกึ่งพ่วงชานต ่าวิ่งสะเทือนบนถนนที่ไม่เรียบ หรือขรุขระ

7.36.13 เข้าล็อกส่วนหมุน และล็อกคันบังคับระบบไฮดรอลิก

รูปที่ 7.39 ล็อกส่วนหมุนและล็อกคันบังคับระบบไฮดรอลิก
